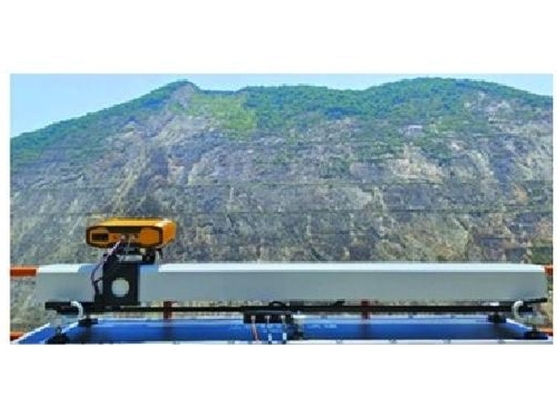

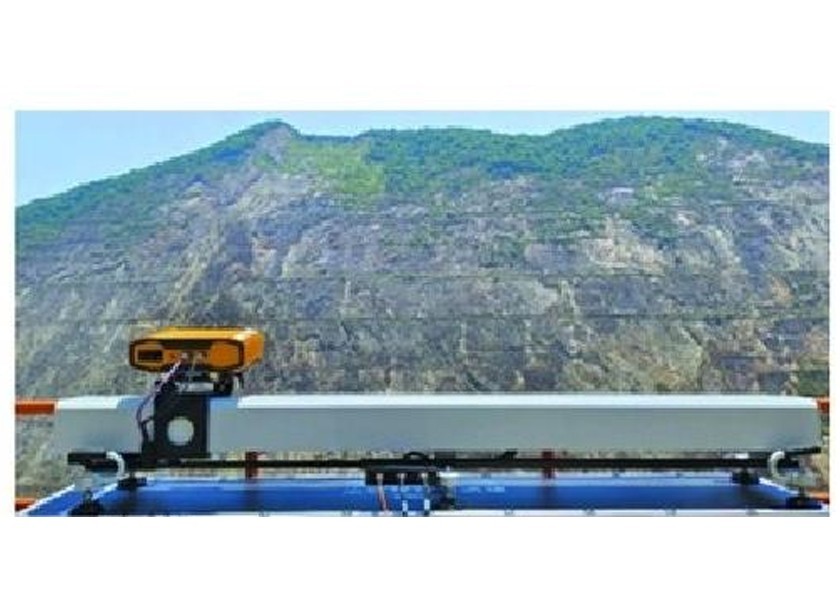

LT-SAR01 傾斜レーダー
製品紹介:
LT-SAR M III 傾斜レーダーは 合成光口レーダーの原理に基づいています 直接デジタル周波数合成とデジタル周波数調節技術を組み合わせることで微小ミリメートルレベルの変形測定を達成することができますオープン・ピット・マインの斜面,水力発電の貯水池やダム斜面,天然の斜面,大型建物の変形と落下をリアルタイムで継続的に監視できます.各種 地滑り 崩壊 災害 の 早期 警告 や 予測 は 安全 保証 に 広く 適用 できる緊急救助の様々な重要なプロジェクトで,救助と建設スタッフの安全を効果的に確保します.
製品の特徴:
1接触のない検出:斜面に物理的な介入は必要ないため,斜面の元の構造に損傷を回避し,安全性と効率性を確保します.
2高精度の位置決定: 精密なデータ分析により,潜在的な不安定な領域は非常に高い位置決定精度で正確に識別できます.
3全天候モニタリング:天気,光,温度などの影響を受けず,24時間連続モニタリングを行い,リアルタイムの早期警告を保証します.
4リモートモニタリングと自動分析: 現代の情報技術と傾斜レーダーデータは,自動分析とリアルタイムレポートのために,モニタリングセンターに遠隔で送信することができます..
| パラメータ名 | パラメータ値 |
| 監視の精度 | <0.1mm (レーダー視界方向) |
| 空間解像度 | 範囲方向: 0.15m |
| アジムス方向: 8mrad/4mrad | |
| アンテナ 3dB 波幅 | 水平方向 (H平面): 90度 |
| 垂直方向 (E平面): 30° | |
| RF送信周波数帯 | 16.7GHzから17.7GHz |
| アンテナの給電端出力 | 30dBm |
| RF送信帯域幅 | 1000MHz |
| 動作モード | 前後移動モード |
| 監視距離 | 10m~5000m |
| 監視サイクル | ≤240s |
| システム電源消費量 | ≤180W |
| 動作温度 | -40°C~+55°C |
| 製品重量 | レーダーホスト:8kg |
| ストレートトラック:43kg/58kg | |
| コントロールユニット:25kg |
