LT-Ku07低高度警告レーダー + LT-B3 TARGETインテリジェントリンク追跡 多スペクトル光電子機器 (オプション)
製品紹介:

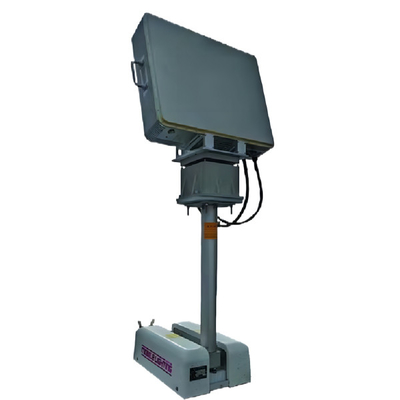

LT-Ku07単次元相配列3座標レーダーは,Ku帯で動作する低空監視および偵察機器である.レーダーはAESA (アクティブ・フェーズ・アレイ) システムを採用していますピッチ次元では,相スキャンがスキャンに使用され,アジムス次元では,機械スキャンがスキャンに使用され,360°アジムスカバーを達成します.機器の信頼性を確保するために,すべてのマシンがモジュール型と固体状態の設計を採用.

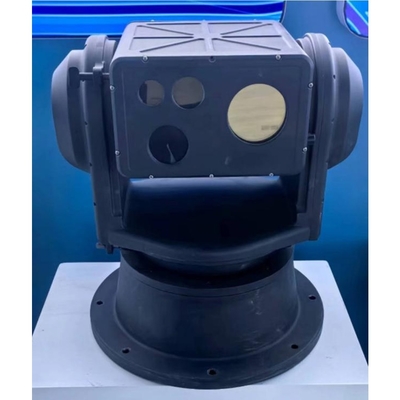

LT-B3は,低空飛行目標 (UAV,化学気球,バイオニック鳥) を無制限の位置で狙うための柔軟性と操縦能力を持っています. 360°フルフィールドリアルタイムスキャン,ロック追跡無冷却赤外線熱画像カメラ,可視光カメラ,レーザー距離測定器,インテリジェントアルゴリズムモジュール昼も夜も 無人による連続監視作業が可能です同時に,赤外線熱イメージングナイトビジョン技術を採用し,隠蔽能力が良く,霧を貫通する能力が強く,光源によって制限されません.接続されたレーダーシステムなどの機内端末機器にシームレスに適応できます周波数障害システム.
製品の特徴:
1環境に強い抵抗力
2"ピッチ調整装置で,アンテナの角度を調整できます. 様々な地理的条件に適用できます.
3背景ノイズ環境で標的を追跡し認識するための複数の標的を選択する技術的な問題を解決しました.
4複数のポジションのインテリジェント認識自動フォーカス技術で 焦点を素早くする様々なフォーカス方法やトリガー方法によって達成できます
5フロントエンドのデバイス制御ソフトウェアは ネットワークを通じてオンラインでアップグレードでき 将来のメンテナンスも容易になります
63D 位置位置付け機能で,ボックスを選択するときにズームインし,クリックして中心に移動でき,デバイス操作を容易にする.
7"ターンタブル 再電 自動テスト PTZ は,ユーザが設定したゼロ位置または停電位置に戻すことができます.リモート再起動機能をサポートします.
8ユニバーサル変速回転台は,全方向の盲角モニタリングと高精度の位置付けを実現します.
9美しい軽量 頑丈 高温耐性 腐食耐性 防水性 酸雨性
10車両は,高速移動中にロックすることができます.同時に,安定した衝撃吸収性フレンズ固定ベースを装備することができます.振動を効率的に減らし,機器の安定性を保護する.
11知的自動接続モジュール,自動追跡モジュール,自動検出モジュールで装備され,空中での標的情報へのフィードバックを提供することができます.
| パラメータ名 | パラメータ値 |
| レーダーシステム | ピッチ 1Dアクティブフェーズ配列 + アジムタルメカニカルスキャン |
| 動作周波数帯 | クーバンド |
| スキャン範囲 | アジムス:0°~360° |
| 傾き:0°-45° | |
| アンテナ速度 | 60°/s |
|
検出範囲 (Pd=0)8Pfa=10-6) |
5km ((σ=0.01m2) |
| 盲目範囲 | ≤200m |
| 決議 | 範囲の解像度:10m |
| アジムスの解像度:2.5° | |
| ピッチの解像度:7° | |
| 精度 | 範囲精度≤4m |
| アジムスの精度≤0.5° | |
| 傾き精度≤0.5° | |
| 速度精度≤1m/s | |
| 目標射線速度 | 0.8m/s-40m/s |
| ターゲット追跡能力 | ≥100 パート |
| 送電力 | 160W |
| フロントエンド機器のサイズ | メインユニット:590mm*475mm*126mm |
| 体重 | 27kg (メインユニット) |
| パラメータ名 | パラメータ値 |
| 可視光解像度 | 2MP / 4MP / 8MP オプション |
| 可視レンズの焦点距離 | 500mm |
| 赤外線解像度 | 384X256/640X512 /1280X1024 オプション |
| 赤外線レンズの焦点距離 | 30~180mm 6x オプティカルズーム |
| レーザー距離測定 | 波長1570nm |
| パワー:3km ((0.3m UAV) | |
| 動作周波数:1Hz | |
| 光学画像安定化 | 選択可能な高精度光ファイバージロスコープで 安定した画像を維持し 車両が動いている間も動作する |
| ターンテーブルの位置位置精度 | ±001 |
| ターンテーブル追跡精度 | 1mrad |
| ターンテーブルの角度範囲 | 横軸 0-360° 無限位置 連続回転 |
| 傾き±90 | |
| ターンテーブルの動き速度 | 横幅最大100°/S |
| 傾き最大80°/S | |
| 機械 全体 は 環境 に 適応 する | -40°C~+60°C 振動の影響,バッテリー互換性,塩噴霧模具,機内IP67/機体全体IP66などの基準を満たす |
| 総電力消費量 | 300W |
| 電源 | DC48V,AC220 ± 20% V 幅の入り口の防水安定電源を装備 |
| 外部インターフェース | 1 × 10Base-T/100Base TX,RJ45インターフェース,電源インターフェイス,制御シリアルポートなど |
| 体重 | 45kg |
| サイズ | 420mm × 280mm × 385mm (異なる構成は実際の条件によって異なります) |
