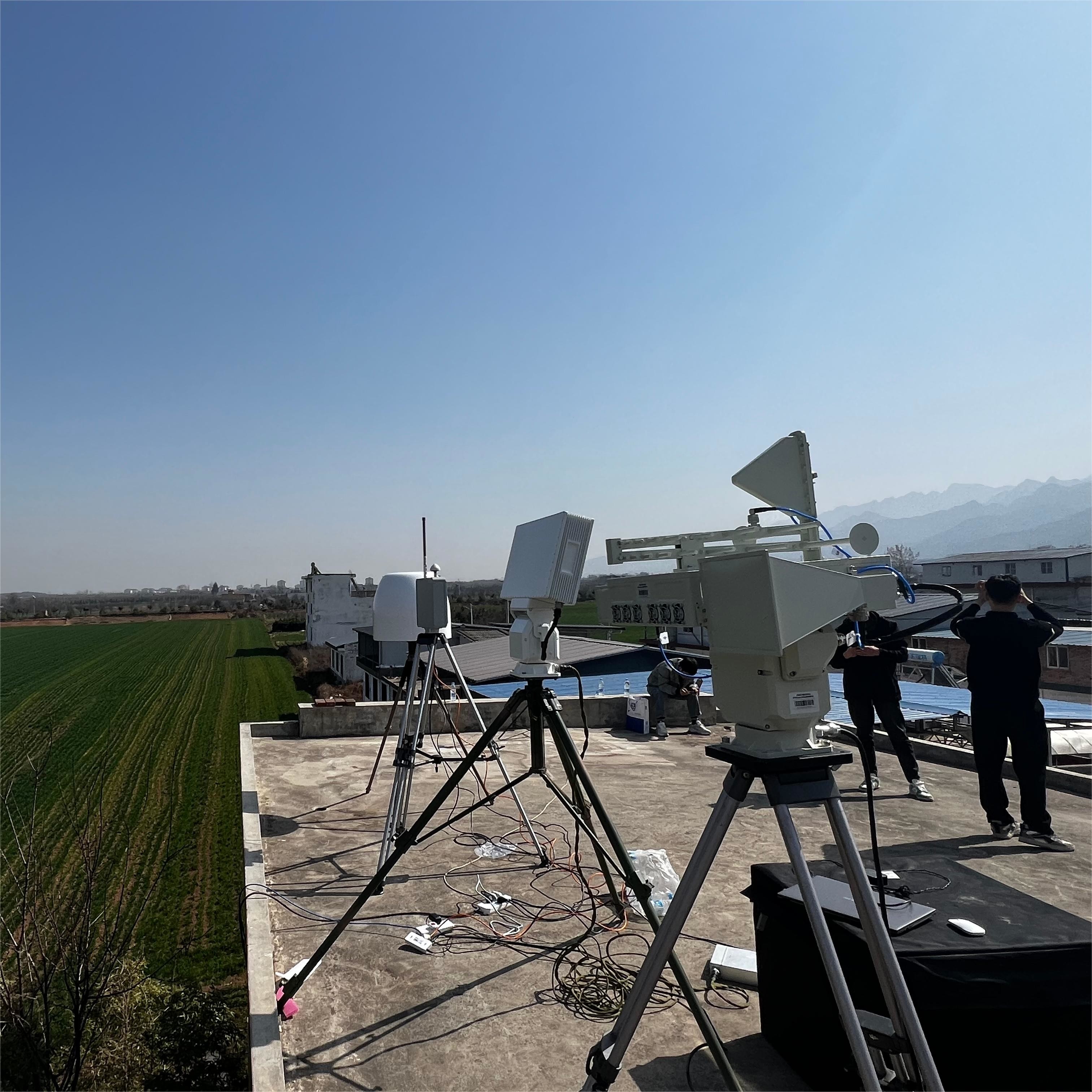

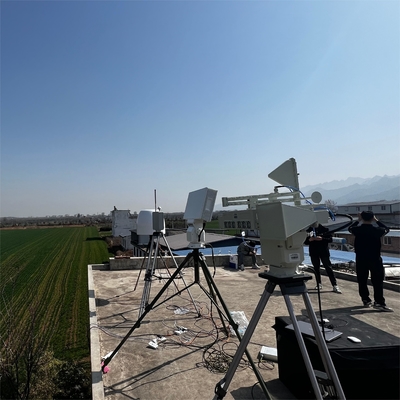

LT-Ku07A 低空警告レーダー+ LT-RFS30+ UAV検出・位置付け装置 (オプション)
製品紹介:
LT-Ku7Aは,Ku帯で動作する低空監視および偵察機器である.このレーダーは AESA (アクティブ・フェーズ・アレイ) システムを採用しています高度次元では,相スキャンがスキャンに使用され,アジムス次元では,360°アジムスカバーを達成するために機械スキャンがスキャンに使用されます.機器の信頼性を確保するために,すべてのマシンがモジュール型と固体状態の設計を採用.
UAV識別・定位装置は,主にあらゆる種類のUAV遠隔制御および画像伝送の無線信号を検出・識別し,方向と位置を測定するために使用される.UAVの軌跡を追跡し,標識をつけます保護区内のUAV状況を監視し,同時に偵察と早期警告,正確な識別を可能にしますブラック・ホワイト・リスト精密制御技術プログラムで 友人と敵の識別 早期警告とアラーム
製品の特徴:
1環境に強い抵抗力があります
2,ピッチ調整装置により,アンテナの角度を調整することができ,さまざまな地理条件に適用できます.
3背景騒音の環境で複数の標的を追跡し認識する技術的な困難を解決します
4監視距離は5000メートルで 遠隔距離は5000メートルです
5方向探知精度≤3°
6, UAVと操作者の追跡能力により,さまざまなアプリケーション環境に対応します.
7独立とネットワーク (交差点位置付け) の操作モードの両方をサポートし,優れたスケーラビリティを提供します.
8精密な攻撃のために友人と敵を区別する ブラック・ホワイトリストのドローンの認識をサポートします
| パラメータ名 | パラメータ値 |
| レーダーシステム | アジムスの機械スキャニング,ピッチフェーズシングルパルススキャニング,アクティブフェーズ配列 |
| 動作周波数帯 | クーバンド |
| スキャン範囲 | アジムス:0°~360° |
| 傾き:0°-40° | |
| アンテナ速度 | ≤6s |
|
検出範囲 (Pd=0)8Pfa=10-6) |
≥5.5km (RCS: 移動距離を制限する)0.01m2偽警報の確率は10-4検出確率 0.8) |
| 盲目範囲 | ≤200m |
| 決議 | 範囲解像度:≤10m |
| アジムス解像度:≤3° | |
| ピッチ解像度:≤6° | |
| 検出可能な最小速度:≤0.5m/s | |
| 精度 | 射程精度:≤5m |
| アジムスの精度:≤0.5° | |
| ピッチ精度:0.5° | |
| 速度精度:≤0.1m/s (追跡モード) | |
| 目標射線速度 | 0.8m/s-40m/s |
| ターゲット追跡能力 | ≥200 パート |
| 送電力 | 160W |
| フロントエンド機器のサイズ | ≤620mm*230mm*330mm |
| 体重 | 55KG |
| パラメータ名 | パラメータ値 |
| 検出周波数範囲 | 30MHzから6000MHz |
| 焦点帯は04,0.9,1.4,2.4,5.2,5.8GHz | |
| 検出方法 | 消極的な無線自動検出,消極的な信号受信 |
| 検出距離 | 3km ((範囲はモデルによって異なります,UAVの送信電力は>0.1W) |
| 検出範囲 | オムニディレクション検出 |
| ターゲット検出数 | 20機以上のUAVを同時に検出 |
| 6機以上のUAVを同時に配置する | |
| 精度 | 方向探知精度≤1.5° |
| 定位精度≤10m | |
| 検出成功率 | ≥98% |
| 検出応答時間 | ≤3s |
| サイズ | 215mm*280mm |
| 体重 | ≤3kg |
| 侵入防止 | IP67 |
| 使用 | 4つ以上のデバイスがネットワークに接続されている場合 |
