LT-X07A低高度警告レーダー + LT-C4 TARGET インテリジェントリンク追跡 多スペクトル光電子機器 (オプション)
製品紹介:
LT-X07Aレーダーは 地上の標的,低空ヘリコプター,ミサイル,UAV,海面標的を捜索し追跡する低空監視と偵察機器です予備の分類と認識を行うことができますLT-X07Aレーダーは,高度次元とアジムスメカニカルスキャニングを持つアクティブフェーズ配列レーダーシステムを採用.ピッチシングルパルス角度測定,シングルレーダー全アジムスカバーに適している低空警備レーダーシステムは 複雑な環境で 標的情報を検出し 抽出し 戦闘員への情報支援を 提供します

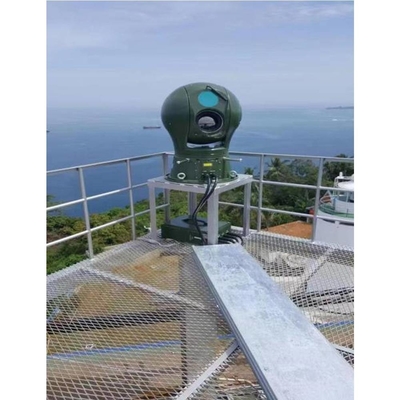

LT-C4は,低空飛行目標 (UAV,化学気球,バイオニック・バード) や海面の無人船を標的にする柔軟性と操縦能力を備えています.無制限位置の標的を移動する船. 360°フルフィールドリアルタイムスキャン,ロック追跡,検出,警告. 無冷却赤外線熱画像機,可視光カメラ,レーザー距離測定器とインテリジェントアルゴリズムモジュールと統合,昼も夜も 無人による連続監視作業が可能です同時に,赤外線熱イメージングナイトビジョン技術を採用し,隠蔽能力が良く,霧を貫通する能力が強く,光源によって制限されません.接続されたレーダーシステムなどの機内端末機器にシームレスに適応できます周波数障害システム.
製品の特徴:
1環境に強い抵抗力
2小規模で遅い標的を 検出する能力が強い
3"ピッチ調整装置で,アンテナの角度を調整できます. 様々な地理的条件に適用できます.
4背景の騒音の環境で複数の標的を追跡し認識する技術的な困難を解決します
5高解像度 高拡大可視光画像システム 観測距離が長い
6レーザー・オプティカル・アキス リモート・電気精細調整メカニズムは 機械を分解することなくレーザー・アライナメントの調整を完了します
7消極的な熱画像は 隠れやすいので 簡単に検出できません
8絶え間ないズーム熱画像技術を採用し 画像は明確で検出距離は長い大視野の標的探査と目標詳細の遠隔観測に適しています.
9高精度回転台,高風抵抗レベル,高い位置位置精度,高速応答速度,スムーズな操作,全方向盲角モニタリングを達成.
10機械の内部にある電子機器が一日中 年間を通して 正常に動作することを保証します
11機械全体が 美しい軽量で 頑丈な 専門的に設計された殻で 強化されています防水酸性雨も
12車両は,高速移動中にロックすることができます.同時に,安定した衝撃吸収性フレンズ固定ベースを装備することができます.振動を効率的に減らし,機器の安定性を保護する.
13知的自動接続モジュール,自動追跡モジュール,自動検出モジュールで装備され,空中での標的情報へのフィードバックを提供することができます.
| パラメータ名 | パラメータ値 |
| レーダーシステム | ピッチ 1Dアクティブフェーズ配列 + アジムタルメカニカルスキャン |
| 動作周波数帯 | Xバンド |
| スキャン範囲 | アジムス:0°~360° |
| 傾き:0°~60° | |
| アンテナ速度 | 最大 90°/s |
| 検知範囲 (Pd=0)8Pfa=10-6) | RCS=0.01m27km |
| 盲目範囲 | 240m |
| 決議 | 範囲の解像度:15m |
| アジムスの解像度:3° | |
| ピッチ解像度:6° | |
| 精度 | 範囲精度≤10m |
| アジムスの精度≤0.5° | |
| 傾き精度≤0.6° | |
| 目標射線速度 | 10〜1000m/s |
| ターゲット追跡能力 | ≥200 パート |
| 送電力 | 320W |
| フロントエンド機器のサイズ | ≤610mm*650mm*120mm |
| 体重 | ≤25kg+15kg ((レーダー フロントエンド機器 + サーボターンテーブル) |
| パラメータ名 | パラメータ値 |
| 可視光解像度 | 2MP / 4MP / 8MP オプション |
| 可視レンズの焦点距離 | 700mm |
| 赤外線解像度 | 384X256/640X512 /1280X1024 オプション |
| 赤外線レンズの焦点距離 | 20~240mm 12x オプティカルズーム |
| レーザー距離測定 | 波長1570nm |
| パワーは4km (約0.3m) | |
| 動作周波数:1Hz | |
| 光学画像安定化 | 選択可能な高精度光ファイバージロスコープで 安定した画像を維持し 車両が動いている間も動作する |
| ターンテーブルの位置位置精度 | ±001 |
| ターンテーブル追跡精度 | 1mrad |
| ターンテーブルの角度範囲 | 横軸 0-360° 無限位置 連続回転 |
| 傾き±90 | |
| ターンテーブルの動き速度 | 横幅最大120°/S |
| 傾き 最大100°/S | |
| 機械 全体 は 環境 に 適応 する | -40°C~+60°C 振動の影響,バッテリー互換性,塩噴霧模具,機内IP67/機体全体IP66などの基準を満たす |
| 総電力消費量 | 500W |
| 電源 | DC48V,AC220 ± 20% V 幅の入り口の防水安定電源を装備 |
| 外部インターフェース | 1 × 10Base-T/100Base TX,RJ45インターフェース,電源インターフェイス,制御シリアルポートなど |
