LT-Ku07低高度警告レーダー + LT-UDAシリーズUAV位置定位対策統合機器 (オプション)
製品紹介:
LT-Ku07は低空監視と偵察機器ですKu帯で動作するレーダーはAESA (アクティブ・フェーズ・アレイ) システムを採用しますピッチ次元では,相スキャンがスキャンに使用され,アジムス次元では,360アジムスカバーを達成するために機械スキャンがスキャンに使用されます.装置の信頼性を確保するために,機械全体がモジュール型と固体状態の設計を採用.

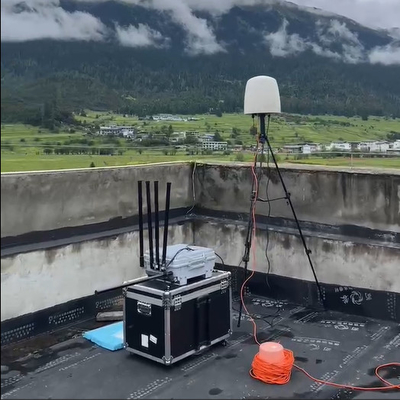

UAVの方向探知・位置決定対策装置は,UAVの検出・警告,標的認識,方向探知,位置決定,干渉排除のための統合システムである.そして制御機内部品,固定装置部品,一時的な配備部品を装備することができ,柔軟で複数のシナリオのアプリケーションに適しています.
商品の特徴:
1環境に強い抵抗力
2"ピッチ調整装置により,アンテナの角度を調整できます.
3背景騒音環境で標的を追跡し認識するための複数の標的を選択する技術的な問題を解決しました.
4検出と位置付け: 消極的および消極的なスペクトル検出を使用して,検出周波数は20MHz-6GHzです.複数の配列の方向探知および位置定位アンテナは,検出領域内のドローンからの無線信号を受信するために使用されますワイヤレスプロトコル解析技術を使用して,システムは自動的に 緯度と経緯の座標情報,高度,速度,方向,常用ドローンのモデル SNコード,離陸地点,その他の情報
5干渉処理: 高速デジタル周波数掃射技術を採用し,電磁干渉手段を通じて,UAVナビゲーション,リモコン制御,画像伝送通信信号飛行または着陸に UAV を戻すようにし,指定された UAV に正確な干渉を達成することができるように,しかし,また,アプリケーション環境と要件に応じて異なるアンテナ形で構成することができます地域カバーの要件を満たすために最も経済的で最高のパフォーマンスを達成します.
6制御プラットフォーム:SOAアーキテクチャをベースに,アプリケーションなどの複数のアクセス方法で Web ページを提供20台以上のUAV検出装置と対策装置のアクセス管理を可能にしますレーダー,光電子機器,欺瞞などを含む他のUAV対策システムや装置への将来の拡張を支援する.
| パラメータ名 | パラメータ値 |
| レーダーシステム | ピッチ 1Dアクティブフェーズ配列 + アジムタルメカニカルスキャン |
| 動作周波数帯 | クーバンド |
| スキャン範囲 | アジムス:0°~360° |
| 傾き:0°-45° | |
| アンテナ速度 | 60°/s |
|
検出範囲 (Pd=0)8Pfa=10-6) |
5km ((σ=0.01m2) |
| 盲目範囲 | ≤200m |
| 決議 | 範囲の解像度:10m |
| アジムスの解像度:2.5° | |
| ピッチの解像度:7° | |
| 精度 | 範囲精度≤4m |
| アジムスの精度≤0.5° | |
| 傾き精度≤0.5° | |
| 速度精度≤1m/s | |
| 目標射線速度 | 0.8m/s-40m/s |
| ターゲット追跡能力 | ≥100 パート |
| 送電力 | 160W |
| フロントエンド機器のサイズ | メインユニット:590mm*475mm*126mm |
| 体重 | 27kg (メインユニット) |
| パラメータ名 | パラメータ値 | |
| 検出装置 | 検出周波数範囲 | 30MHzから6GHz |
| 焦点帯は040 だった91 について42 について45 について25.8 GHz (オプション) | ||
| 検出方法 | 消極的な無線自動検出,消極的な信号受信 | |
| 検出距離 | 5〜10km (範囲はモデルによって異なります.UAVの送信電力は0.1W以上) | |
| 検出範囲 | オムニディレクション検出 | |
| ターゲット検出数 | 60機以上のUAVを同時に検出する | |
| 精度 | 方向探知精度≤3° (RMS) | |
| 定位精度≤10m | ||
| カウンター機器 | カウンターモード | ラジオ干渉抑制 |
| 逆標的 | UAV画像伝送 フライト制御リンク ナビゲーション信号 | |
| 逆周波数帯 | 20~6000MHz | |
| 400MHz,800MHz,900MHz,そして1.2GHz1.5GHz2.4GHz5.2GHz5.8GHz (オプション) | ||
| コントランス | オプション オムニダイレクトまたはダイレクト構成 | |
| カウンター距離 | 方向: 3-5km (カウンター範囲はモデルによって異なります) | |
| 全方向: 1.5-2km (カウンター範囲はモデルによって異なります) | ||
| システム統合 | サイズ | 検出装置:450mm*400mm |
| カウンター装置:50mm*500mm*300mm | ||
| 体重 | ≤45kg | |
| 電力消費量 | 検知がオン:55W | |
| 干渉 オン:960W | ||
| 侵入防止 | IP67 | |
