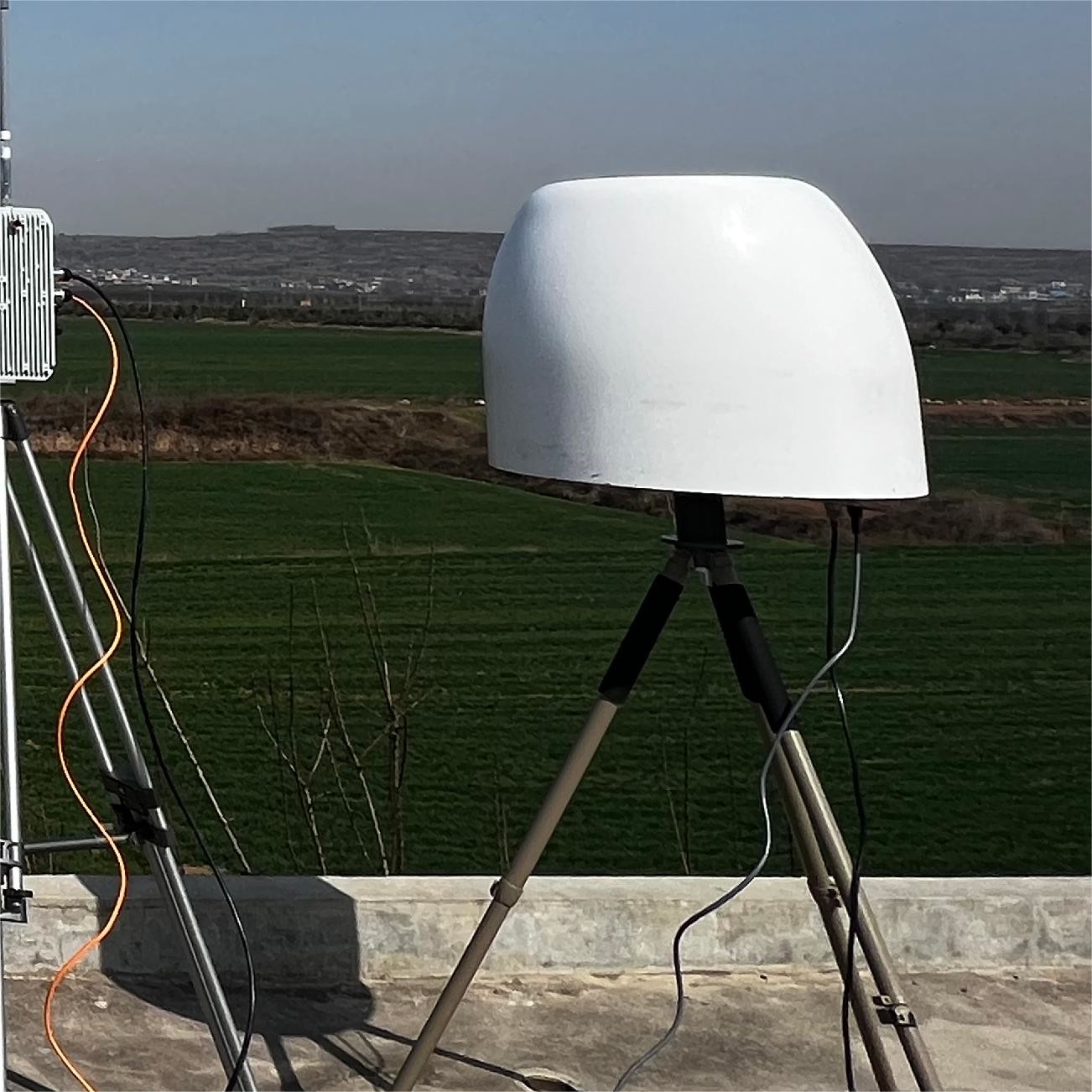

LT-X07低高度警告レーダー + LT-RFS50 UAV検出・方向探知装置 (オプション)
製品紹介:
LT-X07レーダーはX帯で動作する低空監視と偵察機器です.レーダーは移動する地上標的,低空ヘリコプター,ドローンと海上標的低空警備レーダーシステムは, 複雑な環境や地面混乱を検出し, 標的情報を抽出し, 戦闘員への情報支援を可能にします.
現在,多くのUAV干渉事件が頻繁に発生しており,重要な分野でのUAV制御の問題が特に顕著です.このLT-RFS50は,高性能無線偵察装置を使用して,UAVのリモコン制御信号と画像伝送信号をロックします.検出,追跡,位置付け,軌道表示などを行うため,あらゆる天候に対応できます自動検索と検知を行うためのUAVの違法侵入に盲目ゾーンと長距離はありませんキーエリアのセキュリティニーズを満たす. キーエリアのセキュリティニーズを満たすことができます.
製品の特徴:
1環境に強い抵抗力があります
2低,小,遅い標的を 強く検知できる
3,ピッチ調整装置を搭載し,様々な地理的条件に適用できます.
4背景騒音の環境で複数の標的を追跡し認識する技術的な困難を解決します.
5システムでは 近くや遠くの 効果的な距離でUAVを検出します
6, UAVと操作者の追跡能力により,さまざまなアプリケーション環境に対応します.
7独立とネットワーク (交差点位置付け) の操作モードの両方をサポートし,優れたスケーラビリティを提供します.
8UAVのブラック・ホワイトリスト認識をサポートします.
9, 干渉対策機器やシステムプラットフォームとの接続を容易にする拡張インターフェースを提供すること.
| パラメータ名 | パラメータ値 |
| レーダーシステム | ピッチ 1Dアクティブフェーズ配列 + アジムタルメカニカルスキャン |
| 動作周波数帯 | Xバンド |
| スキャン範囲 | アジムス:0°~360° |
| 傾き:−10°-40° (電気スキャン範囲の設計値 ± 60°) | |
| アンテナ速度 | 12rpm/15rpm |
| 検知範囲 (Pd=0)8Pfa=10-6) | ≥5km ((RCS=0.01m)2) |
| ≥10km (RCS=0.1m)2) | |
| ≥12km ((RCS=1m)2) | |
| 盲目範囲 | 180m |
| 決議 | 範囲の解像度:10m |
| アジムスの解像度:3° | |
| ピッチの解像度:7° | |
| 精度 | 範囲精度≤5m |
| アジムスの精度≤0.5° | |
| 傾き精度≤0.5° | |
| 速度精度≤0.4m/s | |
| 目標射線速度 | 1m/s-80m/s |
| ターゲット追跡能力 | ≥200 パート |
| 送電力 | 160W |
| フロントエンド機器のサイズ | 700mm*385mm*160mm |
| 体重 | ≤30kg+22kg ((レーダー フロントエンド機器 + サーボターンテーブル) |
| わかったパラメータ名 | パラメータ値 |
| 検出周波数範囲 | 200MHzから6000MHz |
| 焦点帯は04,0.9,1.4,2.4,5.2,5.8GHz | |
| 検出方法 | 消極的な無線自動検出,消極的な信号受信 |
| 検出距離 | 5-10km ((範囲はモデルによって異なります,UAVの送信電力は>0.1W) |
| 検出範囲 | オムニディレクション検出 |
| ターゲット検出数 | 60機以上のUAVを同時に検出する |
| 精度 | 方向探知精度≤3° |
| 複数のステーションの位置定位精度≤5% | |
| 検出成功率 | ≥98% |
| 検出応答時間 | ≤3s |
| サイズ | 450mm*400mm |
| 体重 | ≤10kg |
| 侵入防止 | IP67 |
| 使用 | 独立およびネットワーク (交差点位置定位) 動作モードをサポートする |
