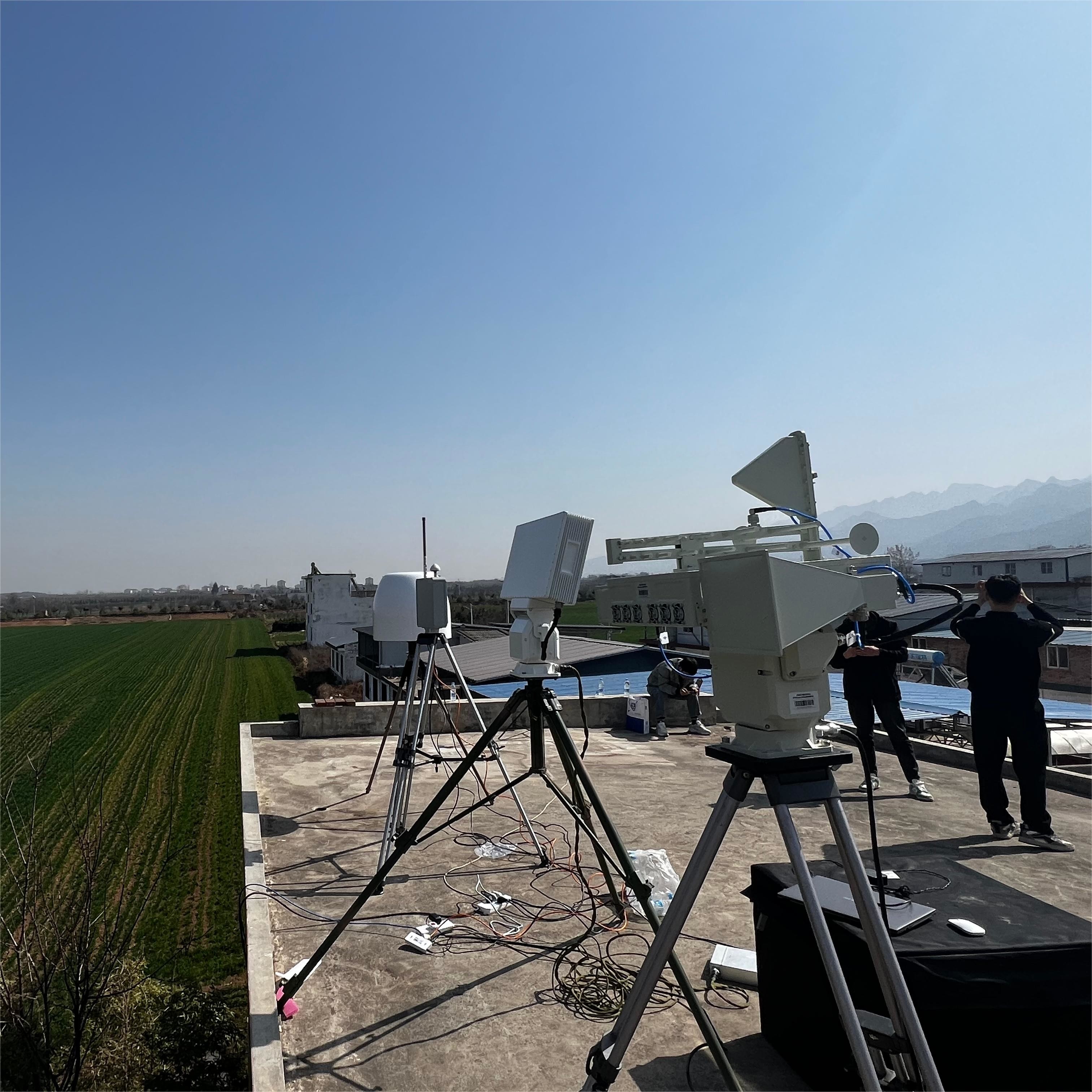

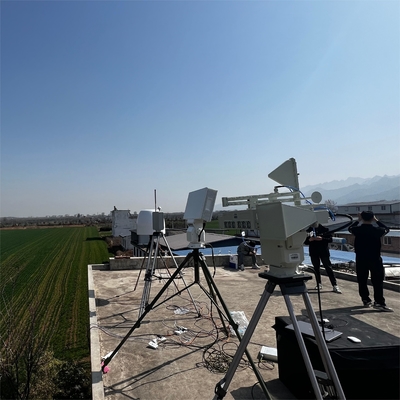

LT-Ku06低空気警告レーダー+ LT-RFS30+ UAV検出・位置付け装置 (オプション)
製品紹介
LT-Ku06レーダーは,Ku帯で動作する低高度警報検出装置です.単一のレーダーで空域を完全に覆うアプリケーションに適しています.ピッチの次元では,コスト効率の良い高額な段階スキャン技術ではなく周波数スキャン技術が使用されます.
UAV識別・定位装置は,主にあらゆる種類のUAV遠隔制御および画像伝送の無線信号を検出・識別し,方向と位置を測定するために使用される.UAVの軌跡を追跡し,標識をつけます保護区内のUAV状況を監視し,同時に偵察と早期警告,正確な識別を可能にしますブラック・ホワイト・リスト精密制御技術プログラムで 友人と敵の識別 早期警告とアラーム
製品の特徴:
1高い感度で安定した性能
2抗活性妨害と抗受動妨害に強い抵抗性があります
3高解像度と測定精度
4, 低,小,遅い標的を検出するのが非常に困難である国内外で一般的なレーダーの一部の技術的なボトルネックを解決する.
5監視距離は5000メートルで 遠隔距離は5000メートルです
6方向探知精度≤3°
7, UAVと操作者の追跡能力により,さまざまなアプリケーション環境に対応します.
8独立とネットワーク (交差点位置付け) の操作モードの両方をサポートし,優れたスケーラビリティを提供します.
9精密な攻撃のために友人と敵を区別する ブラック・ホワイトリストのドローンの認識をサポートします
| パラメータ名 | パラメータ値 |
| レーダーシステム | アジムス・メカニカル・スキャニング + ピッチ・周波数・スキャニング |
| 動作周波数帯 | クーバンド |
| スキャン範囲 | 傾き:0°-40° |
| アジムス:360° | |
| アンテナ速度 | 30°/s,60°/s |
|
検出範囲 |
≥3km ((RCS=0.01m2) |
| 盲目範囲 | 150m |
| 決議 | 範囲解像度≤15m |
| アジムス解像度≤2.5° | |
| ピッチ解像度≤10° | |
| 精度 | 範囲精度≤10m |
| アジムスの精度≤0.5° | |
| 傾き精度≤1° | |
| 速度精度:1m/s | |
| 目標射線速度 | 1.5m/s-80m/s |
| ターゲット追跡能力 | ≥100 目標 |
| 送電力 | 80W |
| フロントエンド機器のサイズ | 610mm*650mm*120mm |
| 体重 | ≤17kg+12kg ((レーダー フロントエンド機器 + サーボターンテーブル) |
| パラメータ名 | パラメータ値 |
| 検出周波数範囲 | 30MHzから6000MHz |
| 焦点帯は04,0.9,1.4,2.4,5.2,5.8GHz | |
| 検出方法 | 消極的な無線自動検出,消極的な信号受信 |
| 検出距離 | 3km ((範囲はモデルによって異なります,UAVの送信電力は>0.1W) |
| 検出範囲 | オムニディレクション検出 |
| ターゲット検出数 | 20機以上のUAVを同時に検出 |
| 6機以上のUAVを同時に配置する | |
| 精度 | 方向探知精度≤1.5° |
| 定位精度≤10m | |
| 検出成功率 | ≥98% |
| 検出応答時間 | ≤3s |
| サイズ | 215mm*280mm |
| 体重 | ≤3kg |
| 侵入防止 | IP67 |
| 使用 | 4つ以上のデバイスがネットワークに接続されている場合 |
