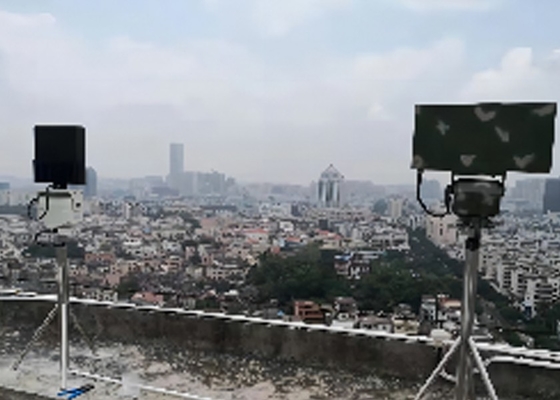

LT-Ku07低空気警告レーダー+ LT-RFS30+ UAV検知位置付け装置 (オプション)
製品紹介:
LT-Ku07は低空監視と偵察装置ですKu帯で動作するレーダーはAESA (アクティブフェーズ配列) システムを採用しますピッチ次元では,相スキャンがスキャンに使用され,アジムス次元では,360アジムスカバーを達成するために機械スキャンがスキャンに使用されます.装置の信頼性を確保するために,機械全体がモジュール型と固体状態の設計を採用.
UAV識別・定位機器は,主にあらゆる種類のUAV遠隔制御および画像伝送の無線信号を検出・識別し,方向と位置を測定するために使用されます.UAVの軌道を追跡し標識する保護区域内のUAV状況を監視し,同時に偵察と早期警告,正確な識別を可能にしますブラック・ホワイト・リスト精密制御技術プログラムで 敵と友人を識別し 早期警告とアラームです
商品の特徴:
1環境に強い抵抗力があります
2,ピッチ調整装置により,アンテナの角度を調整できます.
3背景騒音環境での標的の追跡と認識のための複数の標的を選択する技術的な問題を解決しました.
4監視距離は5000メートルで 遠隔距離は5000メートルです
5方向探知精度≤3°
6, UAVと操作者の追跡能力により,さまざまなアプリケーション環境に対応します.
7独立とネットワーク (交差点位置) の操作モードの両方をサポートし,優れたスケーラビリティを提供します.
8精密な攻撃のために友人と敵を区別する ブラック・ホワイトリストのドローンの認識をサポートします
| パラメータ名 | パラメータ値 |
| レーダーシステム | ピッチ 1Dアクティブフェーズ配列 + アジムタルメカニカルスキャン |
| 動作周波数帯 | クーバンド |
| スキャン範囲 | アジムス:0°~360° |
| 傾き:0°-45° | |
| アンテナ速度 | 60°/s |
|
検出範囲 |
5km ((σ=0.01m2) |
| 盲目範囲 | ≤200m |
| 決議 | 範囲の解像度:10m |
| アジムスの解像度:2.5° | |
| ピッチの解像度:7° | |
| 精度 | 範囲精度≤4m |
| アジムスの精度≤0.5° | |
| 傾き精度≤0.5° | |
| 速度精度≤1m/s | |
| 目標射線速度 | 0.8m/s-40m/s |
| ターゲット追跡能力 | ≥100 パート |
| 送電力 | 160W |
| フロントエンド機器のサイズ | メインユニット:590mm*475mm*126mm |
| 体重 | 27kg (メインユニット) |
| パラメータ名 | パラメータ値 |
| 検出周波数範囲 | 30MHzから6000MHz |
| 焦点帯は04,0.9,1.4,2.4,5.2,5.8GHz | |
| 検出方法 | 消極的な無線自動検出,消極的な信号受信 |
| 検出距離 | 3km ((範囲はモデルによって異なります,UAVの送信電力は>0.1W) |
| 検出範囲 | オムニディレクション検出 |
| ターゲット検出数 | 20機以上のUAVを同時に検出する |
| 6機以上のUAVを同時に配置する | |
| 精度 | 方向探知精度≤1.5° |
| 定位精度≤10m | |
| 検出成功率 | ≥98% |
| 検出応答時間 | ≤3s |
| サイズ | 215mm*280mm |
| 体重 | ≤3kg |
| 侵入防止 | IP67 |
| 使用 | 4つ以上のデバイスがネットワークに接続されている場合 |
