LT-X07低空気警告レーダー+LT-UJ830D 方向型UAV妨害装置(選択可能)
製品紹介:
LT-X07レーダーはX帯で動作する低空監視と偵察機器です.レーダーは移動する地上標的,低空ヘリコプター,ドローンと海上標的低空警備レーダーシステムは 複雑な環境で 標的情報を検出し 抽出し 戦闘員に情報支援をします

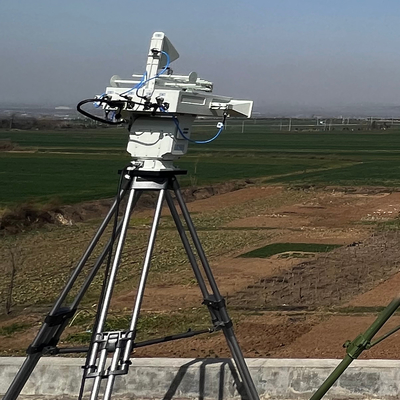

ドローン・ジャマーには主に2次元ターンテーブル,アンテナシステム,サーボ制御システム,ポータブル電源,三脚,上部コンピュータソフトウェアなどが含まれます.通信周波数帯は UAV通信の周波数帯を ほぼカバーしています同時期に,このジャマーには高精度なサーボトランスミッションと制御システムが採用されています.UAV監視レーダーネットワークに接続されたときに自動的に追跡し妨害することができます.
製品の特徴:
1環境に強い抵抗力があります
2低,小,遅い標的を 強く検知できる
3,ピッチ調整装置で,様々な地理的条件に適用できます.
4背景騒音の環境で複数の標的を追跡し認識する技術的な困難を解決します
5, ターンテーブルの外殻は高強度アルミ合金で作られており,それは頑丈で美しい.
6,ピッチトランスミッションセクションは,電源故障の場合自動ロックするワームギアトランスミッションを使用します.
7, 内部産業グレード (軍事グレードオプション) 組み込みインテリジェント制御システムは,ターンテーブルの安定した制御を実現することができます.
| パラメータ名 | パラメータ値 |
| レーダーシステム | ピッチ 1Dアクティブフェーズ配列 + アジムタルメカニカルスキャン |
| 動作周波数帯 | Xバンド |
| スキャン範囲 | アジムス:0°~360° |
| 傾き:−10°-40° (電気スキャン範囲の設計値 ± 60°) | |
| アンテナ速度 | 12rpm/15rpm |
| 検知範囲 (Pd=0)8Pfa=10-6) | ≥5km ((RCS=0.01m)2) |
| ≥10km (RCS=0.1m)2) | |
| ≥12km ((RCS=1m)2) | |
| 盲目範囲 | 180m |
| 決議 | 範囲の解像度:10m |
| アジムスの解像度:3° | |
| ピッチの解像度:7° | |
| 精度 | 範囲精度≤5m |
| アジムスの精度≤0.5° | |
| 傾き精度≤0.5° | |
| 速度精度≤0.4m/s | |
| 目標射線速度 | 1m/s-80m/s |
| ターゲット追跡能力 | ≥200 パート |
| 送電力 | 160W |
| フロントエンド機器のサイズ | 700mm*385mm*160mm |
| 体重 | ≤30kg+22kg ((レーダー フロントエンド機器 + サーボターンテーブル) |
| パラメータ名 | パラメータ値 |
| カウンターモード | ラジオ干渉抑制 |
| 逆標的 | UAV画像伝送 フライト制御リンク ナビゲーション信号 |
| 逆周波数帯 | 20~6000MHz |
| 400MHz,800MHz,900MHz,そして1.2GHz1.5GHz2.4GHz5.2GHz5.8GHz (オプション) | |
| カウンタータイプ | PTZ の方向アンテナ |
| コントランス | 縦360°,傾き ± 60° |
| カウンター距離 | 3〜5km (カウンター範囲はモデルによって異なります) |
| カウンター 対応 時間 | 3s |
| サイズ | 50mm*450mm*750mm |
| 体重 | ≤60kg |
| 電力消費量 | 干渉 オン:970W |
| 侵入防止 | IP67 |
