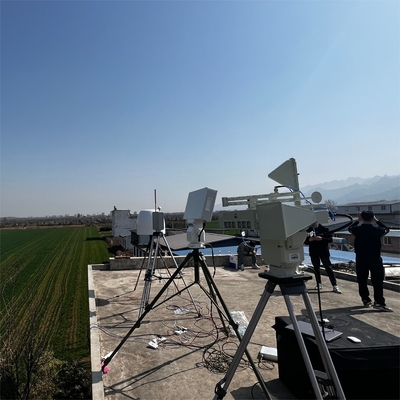

LT-Ku07A 低空警告レーダー+LT-UJ830D 方向型UAV妨害装置(選択可能)
製品紹介:
LT-Ku7Aは,Ku帯で動作する低空監視および偵察機器である.このレーダーは AESA (アクティブ・フェーズ・アレイ) システムを採用しています高度次元では,相スキャンがスキャンに使用され,アジムス次元では,360°アジムスカバーを達成するために機械スキャンがスキャンに使用されます.機器の信頼性を確保するために,すべてのマシンがモジュール型と固体状態の設計を採用.
ドローン・ジャマーには主に2次元ターンテーブル,アンテナシステム,サーボ制御システム,携帯電源,三脚,上部コンピュータソフトウェアなどが含まれます.通信周波数帯は UAV通信の周波数帯を ほぼカバーしています同時期に,このジャマーには高精度なサーボトランスミッションと制御システムが採用されています.UAV監視レーダーネットワークに接続されたときに自動的に追跡し妨害することができます.
製品の特徴:
1環境に強い抵抗力があります
2,ピッチ調整装置により,アンテナの角度を調整することができ,さまざまな地理条件に適用できます.
3背景騒音の環境で複数の標的を追跡し認識する技術的な困難を解決します
4, ターンテーブルの外殻は高強度アルミ合金で作られており,それは頑丈で美しい.
5,ピッチトランスミッションセクションは,電源故障の場合自動ロックするワームギアトランスミッションを使用します.
6, 内部産業グレード (軍事グレードオプション) 組み込みインテリジェント制御システムは,ターンテーブルの安定した制御を実現することができます.
| パラメータ名 | パラメータ値 |
| レーダーシステム | アジムスの機械スキャニング,ピッチフェーズシングルパルススキャニング,アクティブフェーズ配列 |
| 動作周波数帯 | クーバンド |
| スキャン範囲 | アジムス:0°~360° |
| 傾き:0°-40° | |
| アンテナ速度 | ≤6s |
|
検出範囲 (Pd=0)8Pfa=10-6) |
≥5.5km (RCS: 移動距離を制限する)0.01m2偽警報の確率は10-4検出確率 0.8) |
| 盲目範囲 | ≤200m |
| 決議 | 範囲解像度:≤10m |
| アジムス解像度:≤3° | |
| ピッチ解像度:≤6° | |
| 検出可能な最小速度:≤0.5m/s | |
| 精度 | 射程精度:≤5m |
| アジムスの精度:≤0.5° | |
| ピッチ精度:0.5° | |
| 速度精度:≤0.1m/s (追跡モード) | |
| 目標射線速度 | 0.8m/s-40m/s |
| ターゲット追跡能力 | ≥200 パート |
| 送電力 | 160W |
| フロントエンド機器のサイズ | ≤620mm*230mm*330mm |
| 体重 | 55KG |
| パラメータ名 | パラメータ値 |
| カウンターモード | ラジオ干渉抑制 |
| 逆標的 | UAV画像伝送 フライト制御リンク ナビゲーション信号 |
| 逆周波数帯 | 20~6000MHz |
| 400MHz,800MHz,900MHz,そして1.2GHz1.5GHz2.4GHz5.2GHz5.8GHz (オプション) | |
| カウンタータイプ | PTZ の方向アンテナ |
| コントランス | 縦360°,傾き ± 60° |
| カウンター距離 | 3〜5km (カウンター範囲はモデルによって異なります) |
| カウンター 対応 時間 | 3s |
| サイズ | 50mm*450mm*750mm |
| 体重 | ≤60kg |
| 電力消費量 | 干渉 オン:970W |
| 侵入防止 | IP67 |
