LT-P08 デジタルマルチビームレーダー + LT-E8 TARGET インテリジェント・リンク・トラッキング MULTI SPECTRAL OPTOELECTRONICS (オプション)
製品紹介:

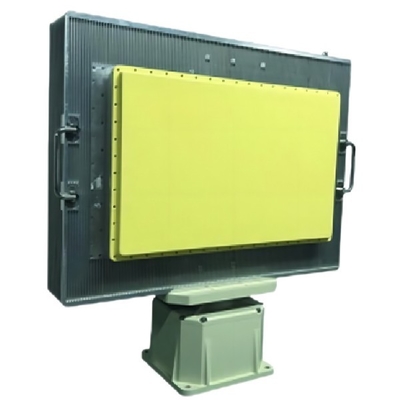

LT-P08 二次元の三相座標配列レーダーは,X帯で動作する低空監視と偵察装置で,低空を検出できる.25km圏内での小規模で遅い標的このレーダーは,アクティブ・フェーズ・アレイ (AESA) システムを使用します. デジタル・マルチビーム・スキャニングは,高さの次元で使用されます.メカニカルスキャンがアジムスの次元で使用され,360°のアジムスのカバーを達成する装置の信頼性を確保するために 機械全体がモジュール型と固体状態の設計です

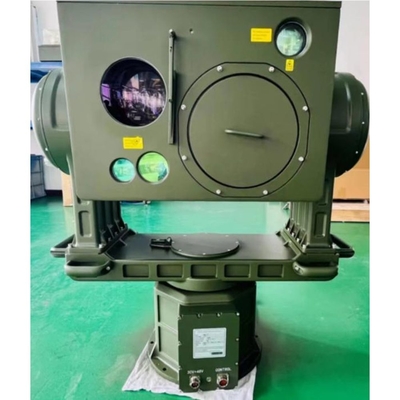

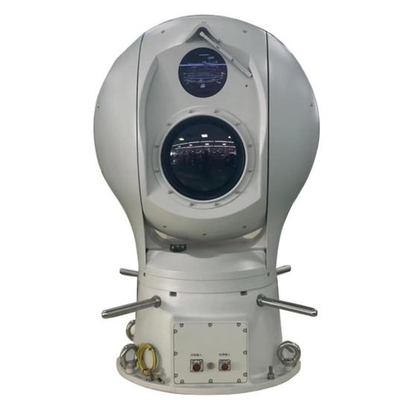

LT-E8は,低空飛行目標 (UAV,化学気球,バイオニック鳥) や海面の無人船を標的にする柔軟性と操縦能力を備えています.無制限位置の標的を移動する船. 360°フルフィールドリアルタイムスキャニング,ロック追跡,検出および警告. 無冷却赤外線熱画像機,可視光カメラ,レーザー距離測定器,知的なアルゴリズムモジュールと統合,昼も夜も無人による連続モニタリングが可能です.同時に,赤外線熱イメージングのナイトビジョン技術も採用しています.霧に浸透する強い能力接続されたレーダーシステム,無線検出システム,フル周波数妨害システムなどの機内端末機器にシームレスに適応できます.
製品の特徴:
1環境に悪影響を及ぼし 混乱を防ぎます
2,ピッチ調整装置で,アンテナの角度を調整できます. これは様々な地理的条件に適用できます.
3背景騒音環境で追跡と標的認識のための複数の標的を選択する技術的な問題を解決します.
4高解像度高拡大可視光画像システムで 観測距離が長い
5レーザー・オプティカル・アキス リモート・電気精調メカニズムは,機械を分解せずにレーザー・アライナメントの調整を完了することができます.
6消熱熱画像は 隠れやすいので 検出が容易ではありません
7絶え間ないズーム熱画像技術を採用し,画像は明確で検出距離は長い.大視野の標的探査と目標詳細の遠隔観測に適しています.
8高精度ターンテーブル,高風抵抗レベル,高い位置位置正確性,高速応答速度,スムーズな操作,全方位盲角モニタリングを達成します.
9機械の内部にある電子機器が一日中 年間を通して 正常に動作することを保証します
10, 機械全体が,美しく軽量で頑丈な, 専門的に設計された殻で強化されています. それは強い風,高低温,腐食,防水酸性雨も
11, 移動ロックを装備し,高速移動中に車両をロックすることができます. 同時に,安定した衝撃吸収型フレンズ固定ベースを装備することができます.振動を効率的に減らし,機器の安定性を保護する.
12, 知的自動リンクモジュール,自動追跡モジュール,自動検出モジュールで装備され,空中での標的情報へのフィードバックを提供することができます.
| わかったパラメータ名 | パラメータ値 |
| レーダーシステム | デジタルビーム形成システム |
| 動作周波数帯 | Xバンド |
| スキャン範囲 | アジムス:0°~360° |
| 傾き:±30° | |
| 検知範囲 (Pd=0)8Pfa=10-6) | UAV:7km ((σ=0.01m2) |
| 人数:12km ((σ=0.7m2) | |
| 盲目範囲 | 240m |
| 決議 | 範囲解像度≤10m |
| アジムス解像度≤3° | |
| ピッチ解像度≤6° | |
| 精度 | 範囲精度≤10m |
| アジムスの精度≤0.5° | |
| 傾き精度≤0.6° | |
| 速度精度≤0.5m/s | |
| 目標射線速度 | 0.8m/s-40m/s |
| ターゲット追跡能力 | ≥100 パート |
| 送電力 | ≤300W |
| 設備の大きさ | 685mm*410mm*146mm (メインユニットサイズ) |
| 体重 | 30kg (主要単位重量) |
| パラメータ名 | パラメータ値 |
| 可視光解像度 | 2MP / 4MP / 8MP オプション |
| 可視レンズの焦点距離 | 1000mmまたは1500mm |
| 冷蔵庫 赤外線解像度 | 640×512 |
| 冷蔵庫 赤外線レンズ 焦点長 | 45~930mm 20倍光学ズームまたは100~1100mm 10倍光学ズーム |
| レーザー距離測定 | 波長1570nm |
| パワーは5km (約0.3m) | |
| 動作周波数:1Hz | |
| 光学画像安定化 | 選択可能な高精度光ファイバージロスコープで 安定した画像を維持し 車両が動いている間も動作する |
| ターンテーブルの位置位置精度 | ±001 |
| ターンテーブル追跡精度 | 1mrad |
| ターンテーブルの角度範囲 | 横軸 0-360° 無限位置 連続回転 |
| 傾き±90 | |
| ターンテーブルの動き速度 | 横幅最大120°/S |
| 傾き 最大100°/S | |
| 機械 全体 は 環境 に 適応 する | -40°C~+60°C 振動の影響,バッテリー互換性,塩噴霧模具,機内IP67/機体全体IP66などの基準を満たす |
| 総電力消費量 | 500W |
| 電源 | DC48V,AC220 ± 20% V 幅の入り口の防水安定電源を装備 |
| 外部インターフェース | 1 × 10Base-T/100Base TX,RJ45インターフェース,電源インターフェイス,制御シリアルポートなど |
| 体重 | 100kg |
| サイズ | 600mm × 600mm × 945mm |
