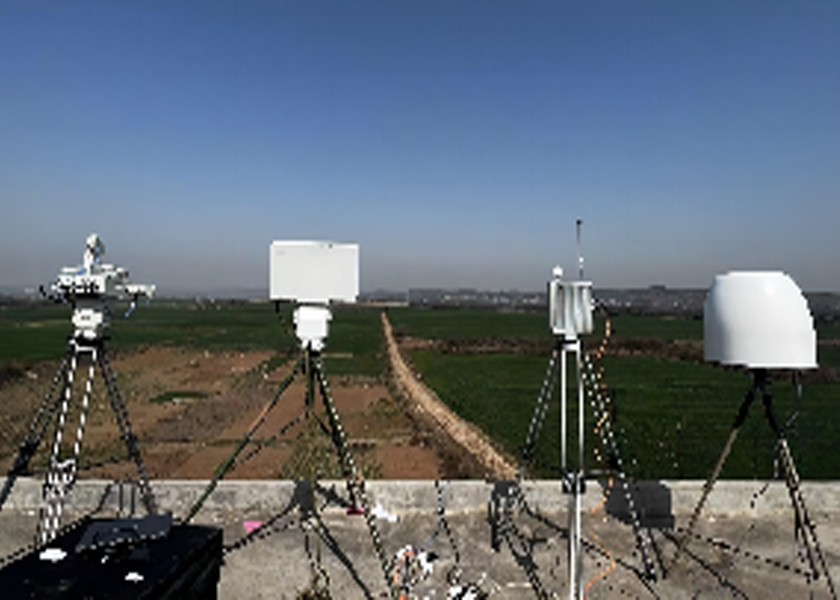

LT-P08 デジタルマルチビームレーダー+ LT-RFS30+ UAV検出・位置付け装置 (オプション)
製品紹介:
LT-P08 二次元の三相座標配列レーダーは,X帯で動作する低高度監視および偵察装置であり,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波.25km圏内での小規模で遅い標的このレーダーは,アクティブフェーズ配列 (AESA) システムを使用しています.機械的なスキャンが 360 アジムスカバーを達成するためにアジムス次元で使用されます装置の信頼性を確保するために,機械全体がモジュール型と固体構造で設計されています.
UAV識別・定位装置は,主にあらゆる種類のUAV遠隔制御および画像伝送の無線信号を検出・識別し,方向と位置を測定するために使用される.UAVの軌跡を追跡し,標識をつけます保護区内のUAV状況を監視し,同時に偵察と早期警告,正確な識別を可能にしますブラック・ホワイト・リスト精密制御技術プログラムで 友人と敵の識別 早期警告とアラーム
製品の特徴:
1環境に悪影響を及ぼし 混乱を防ぎます
2,ピッチ調整装置で,アンテナの角度を調整できます. これは様々な地理的条件に適用できます.
3背景騒音環境で追跡と標的認識のための複数の標的を選択する技術的な問題を解決します.
4監視距離は5000メートルで 遠隔距離は5000メートルです
5方向探知精度≤3°
6, UAVと操作者の追跡能力により,さまざまなアプリケーション環境に対応します.
7独立とネットワーク (交差点位置付け) の操作モードの両方をサポートし,優れたスケーラビリティを提供します.
8精密な攻撃のために友人と敵を区別する ブラック・ホワイトリストのドローンの認識をサポートします
| パラメータ名 | パラメータ値 |
| レーダーシステム | デジタルビーム形成システム |
| 動作周波数帯 | Xバンド |
| スキャン範囲 | アジムス:0°~360° |
| 傾き:±30° | |
| 検知範囲 (Pd=0)8Pfa=10-6) | UAV:7km ((σ=0.01m2) |
| 人数:12km ((σ=0.7m2) | |
| 盲目範囲 | 240m |
| 決議 | 範囲解像度≤10m |
| アジムス解像度≤3° | |
| ピッチ解像度≤6° | |
| 精度 | 範囲精度≤10m |
| アジムスの精度≤0.5° | |
| 傾き精度≤0.6° | |
| 速度精度≤0.5m/s | |
| 目標射線速度 | 0.8m/s-40m/s |
| ターゲット追跡能力 | ≥100 パート |
| 送電力 | ≤300W |
| 設備の大きさ | 685mm*410mm*146mm (メインユニットサイズ) |
| 体重 | 30kg (主要単位重量) |
| パラメータ名 | パラメータ値 |
| 検出周波数範囲 | 30MHzから6000MHz |
| 焦点帯は04,0.9,1.4,2.4,5.2,5.8GHz | |
| 検出方法 | 消極的な無線自動検出,消極的な信号受信 |
| 検出距離 | 3km ((範囲はモデルによって異なります,UAVの送信電力は>0.1W) |
| 検出範囲 | オムニディレクション検出 |
| ターゲット検出数 | 20機以上のUAVを同時に検出 |
| 6機以上のUAVを同時に配置する | |
| 精度 | 方向探知精度≤1.5° |
| 定位精度≤10m | |
| 検出成功率 | ≥98% |
| 検出応答時間 | ≤3s |
| サイズ | 215mm*280mm |
| 体重 | ≤3kg |
| 侵入防止 | IP67 |
| 使用 | 4つ以上のデバイスがネットワークに接続されている場合 |
