LT-P08 デジタルマルチビームレーダー+LT-UJ830D 方向型UAV妨害装置(選択可能)
製品紹介:

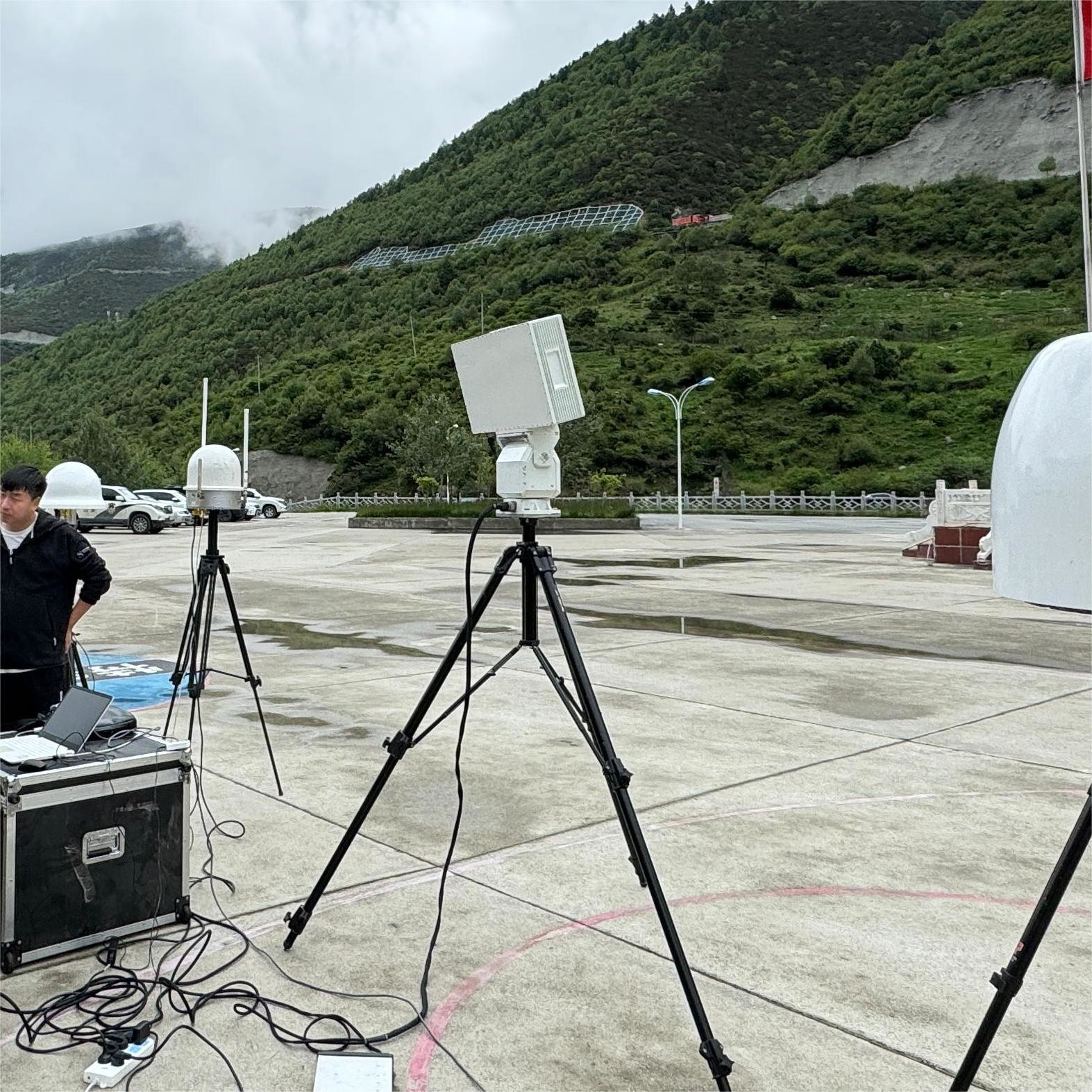

LT-P08 二次元の三相座標配列レーダーは,X帯で動作する低高度監視および偵察装置であり,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波,低周波.25km圏内での小規模で遅い標的このレーダーは,アクティブフェーズ配列 (AESA) システムを使用しています.機械的なスキャンが 360 アジムスカバーを達成するためにアジムス次元で使用されます装置の信頼性を確保するために,機械全体がモジュール型と固体構造で設計されています.
ドローン・ジャマーには主に2次元ターンテーブル,アンテナシステム,サーボ制御システム,ポータブル電源,三脚,上部コンピュータソフトウェアなどが含まれます.通信周波数帯は UAV通信の周波数帯を ほぼカバーしています同時期に,このジャマーには高精度なサーボトランスミッションと制御システムが採用されています.UAV監視レーダーネットワークに接続されたときに自動的に追跡し妨害することができます.
製品の特徴:
1環境に悪影響を及ぼし 混乱を防ぎます
2,ピッチ調整装置で,アンテナの角度を調整できます. これは様々な地理的条件に適用できます.
3背景騒音環境で追跡と標的認識のための複数の標的を選択する技術的な問題を解決します.
4, ターンテーブルの外殻は高強度アルミ合金で作られており,それは頑丈で美しい.
5,ピッチトランスミッションセクションは,電源故障の場合自動ロックするワームギアトランスミッションを使用します.
6, 内部産業グレード (軍事グレードオプション) 組み込みインテリジェント制御システムは,ターンテーブルの安定した制御を実現することができます.
| パラメータ名 | パラメータ値 |
| レーダーシステム | デジタルビーム形成システム |
| 動作周波数帯 | Xバンド |
| スキャン範囲 | アジムス:0°~360° |
| 傾き:±30° | |
| 検知範囲 (Pd=0)8Pfa=10-6) | UAV:7km ((σ=0.01m2) |
| 人数:12km ((σ=0.7m2) | |
| 盲目範囲 | 240m |
| 決議 | 範囲解像度≤10m |
| アジムス解像度≤3° | |
| ピッチ解像度≤6° | |
| 精度 | 範囲精度≤10m |
| アジムスの精度≤0.5° | |
| 傾き精度≤0.6° | |
| 速度精度≤0.5m/s | |
| 目標射線速度 | 0.8m/s-40m/s |
| ターゲット追跡能力 | ≥100 パート |
| 送電力 | ≤300W |
| 設備の大きさ | 685mm*410mm*146mm (メインユニットサイズ) |
| 体重 | 30kg (主要単位重量) |
| パラメータ名 | パラメータ値 |
| カウンターモード | ラジオ干渉抑制 |
| 逆標的 | UAV画像伝送 フライト制御リンク ナビゲーション信号 |
| 逆周波数帯 | 20~6000MHz |
| 400MHz,800MHz,900MHz,そして1.2GHz1.5GHz2.4GHz5.2GHz5.8GHz (オプション) | |
| カウンタータイプ | PTZ の方向アンテナ |
| コントランス | 縦360°,傾き ± 60° |
| カウンター距離 | 3〜5km (カウンター範囲はモデルによって異なります) |
| カウンター 対応 時間 | 3s |
| サイズ | 50mm*450mm*750mm |
| 体重 | ≤60kg |
| 電力消費量 | 干渉 オン:970W |
| 侵入防止 | IP67 |
