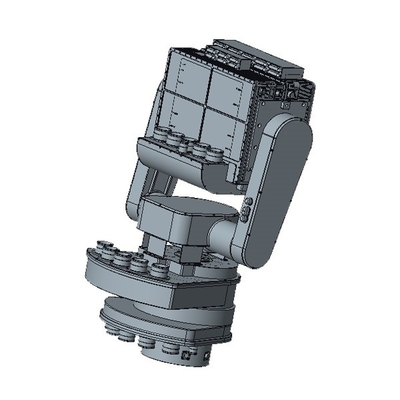

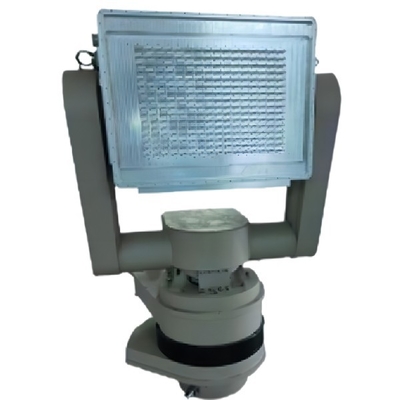

LT-AD01 2Dフェーズ配列レーダー
製品紹介:
我々の社製の防空レーダーには 3つの座標を持つ 全固体状態の 完全一貫性のある 2次元段階スキャンシステムがあり 動作周波数帯はX帯です装置全体がモジュール式装置の信頼性を確保するために,全固体設計.この装置は高速標的検出追跡および位置付けに使用されます.硬さと強度指標を満たすだけでなく設計では,多くの電子機器の配置,設置,配線,冷却などの要件も考慮されます.
製品の特徴:
1複数の標的を同時に追跡し 目標の速度や軌跡や位置をリアルタイムで検出します
2強力なアンチ・クラスターアルゴリズムの統合
3完全空域カバーを実現するアクティブフェーズ配列アンテナ
4装置はサイズが小さく重量も軽く 固体状態で 安定性と信頼性が高い
| パラメータ名 | パラメータ値 |
| レーダーシステム | 2Dアクティブフェーズ配列 |
| 動作周波数帯 | Xバンド |
| スキャン範囲 | アジムス (電気スキャン):±15.5° |
| 傾き (電気スキャニング):±30° | |
| アジムス (機械スキャン):0°-360° | |
| 傾き (機械スキャン):0°-90° | |
| アンテナ速度 | ≤10rpm |
| 検知範囲 (Pd=0)8,Pfa=10-6) | ≥8km (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| 盲目範囲 | 240m |
| 決議 | 範囲の解像度:15m |
| アジムスの解像度≥5° | |
| ピッチ解像度≥9° | |
| 精度 | 範囲精度≥20m |
| アジムス精度≥0.8° | |
| 傾き精度≥0.8° | |
| 目標射線速度 | 0.8m/s-100m/s |
| ターゲット追跡能力 | ≥200 パート |
| 送電力 | 256W |
| フロントエンド機器のサイズ | ≤686mm*411mm*145mm |
| 体重 | ≤55kg |
