LT-FSP360 四面相列レーダー+ LT-UDAシリーズ UAV位置確認対策統合装置 (オプション)
製品紹介:
当社が製造する四面相列レーダーはAESA (ActivePhased Array) システムを採用している. 動作周波数帯はX帯で,周波数帯は9.0GHzから10.0GHzである.複数の構造的変形は,異なる作業規則に従って設計することができます.複数の配列タイプを構成することで,より高いデータ速度は達成できます.

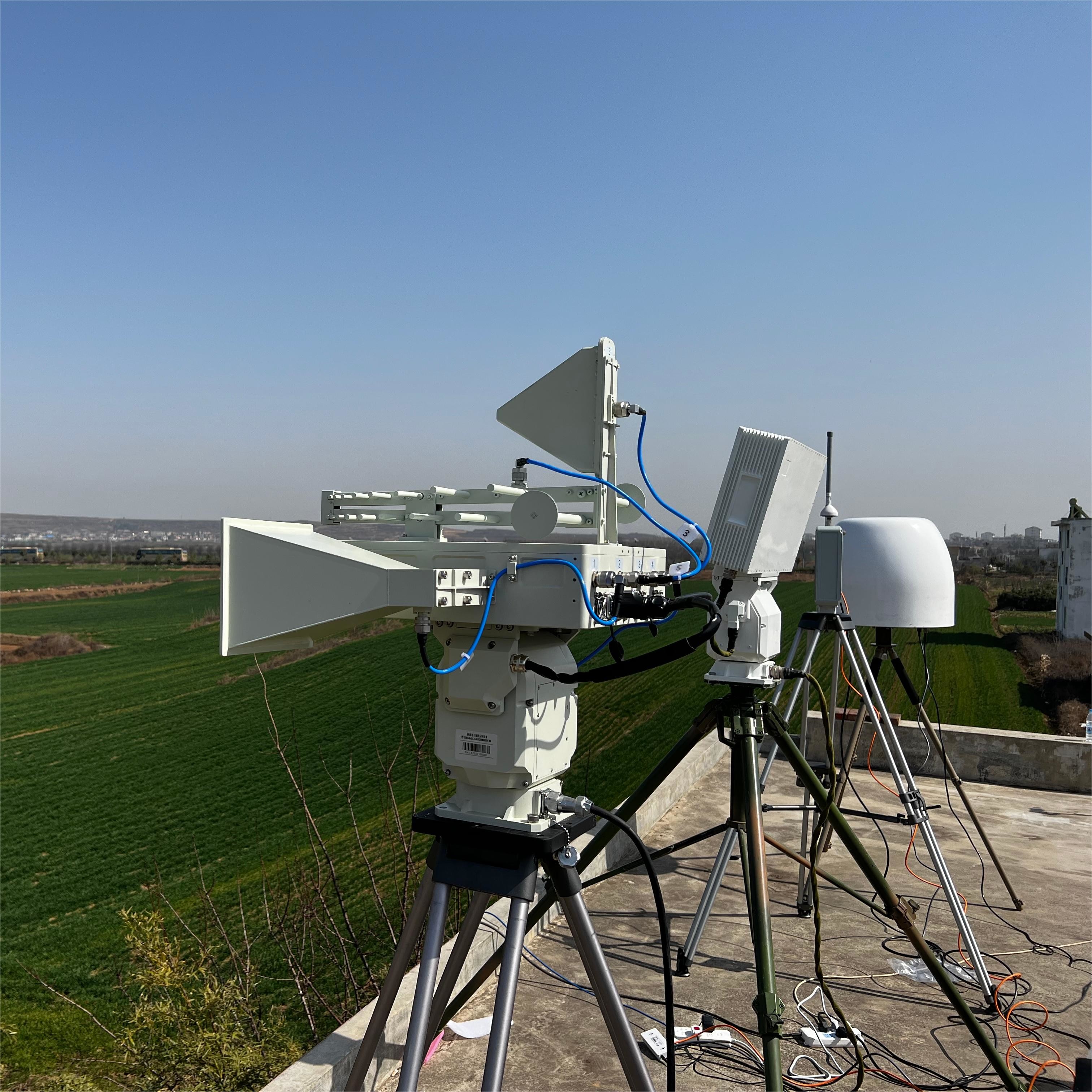

UAVの方向探知・位置決定対策装置は,UAVの検出・警告,標的認識,方向探知,位置決定,干渉排除のための統合システムである.そして制御機内部品,固定装置部品,一時的な配備部品を装備することができ,柔軟で複数のシナリオのアプリケーションに適しています.
製品の特徴:
1情報取得能力:複数の標的を同時に追跡し,標的の速度,軌跡,位置をリアルタイムで検出する.
2強力なアンチ・クラスター能力:様々なアンチ・クラスターアルゴリズムの統合.
3, 空域カバー能力:アクティブフェーズ配列アンテナは空域全体のカバーを実現します.
4環境への適応性: デバイスはサイズが小さく,重量が軽く,固体状態で,安定性と信頼性が高い.
5検出と位置付け: 消極的および消極的スペクトル検出を使用して,検出周波数は20MHz-6GHzです.複数の配列の方向探知および位置定位アンテナは,検出領域内のドローンからの無線信号を受信するために使用されますワイヤレスプロトコル解析技術を使用して,システムは自動的に 緯度と経緯の座標情報,高度,速度,方向,常用ドローンのモデル SNコード,離陸地点,その他の情報
6干渉処理: 高速デジタル周波数掃射技術を採用し,電磁干渉手段を通じて,UAVナビゲーション,リモコン制御の干渉を達成する画像伝送通信信号飛行または着陸に UAV を戻すようにし,指定された UAV に正確な干渉を達成することができるように,しかし,また,アプリケーション環境と要件に応じて異なるアンテナ形で構成することができます地域カバーの要件を満たすために最も経済的で最高のパフォーマンスを達成します.
7制御プラットフォーム:SOAアーキテクチャをベースに,アプリケーションなどの複数のアクセス方法で Web ページを提供する.20台以上のUAV検出装置と対策装置のアクセス管理を可能にしますレーダー,光電子機器,欺瞞などを含む他のUAV対策システムや装置への将来の拡張を支援する.
| パラメータ名 | パラメータ値 |
| レーダーシステム | 2次元アクティブフェーズ配列,四面配列構造 |
| 動作周波数帯 | Xバンド |
| スキャン範囲 | アジムス:360° |
| 傾き:-10°-20° | |
| 射程:0.24km-26km | |
| 電気スキャンアジムス:±50° | |
| 電気スキャンピッチ: ± 15° | |
| 検知範囲 (Pd=0)8Pfa=10-6) | 検知範囲から車両まで≥25km |
| 人への検出距離≥11.5km | |
| UAVの検出範囲≥6km | |
| 盲目範囲 | 240m |
| 決議 | 範囲の解像度:10m |
| アジムスの解像度:5° (正常) | |
| ピッチ解像度:8° (正常) | |
| 精度 | 射程精度:5m |
| アジムスの精度:0.4° | |
| ピッチ精度:0.6° | |
| 速度精度:1m | |
| 目標射線速度 | 0.8m/s-20m/s |
| ターゲット追跡能力 | 処理された点数≥150回数 |
| 送電力 | 224w |
| 設備の大きさ | ≤680mm*400mm*205.6mm |
| 体重 | ≤28kg (単面配列) |
| パラメータ名 | パラメータ値 | |
| 検出装置 | 検出周波数範囲 | 30MHzから6GHz |
| 焦点帯は040 だった91 について42 について45 について25.8 GHz (オプション) | ||
| 検出方法 | 消極的な無線自動検出,消極的な信号受信 | |
| 検出距離 | 5〜10km (範囲はモデルによって異なります.UAVの送信電力は0.1W以上) | |
| 検出範囲 | オムニディレクション検出 | |
| ターゲット検出数 | 60機以上のUAVを同時に検出する | |
| 精度 | 方向探知精度≤3° (RMS) | |
| 定位精度≤10m | ||
| カウンター機器 | カウンターモード | ラジオ干渉抑制 |
| 逆標的 | UAV画像伝送 フライト制御リンク ナビゲーション信号 | |
| 逆周波数帯 | 20~6000MHz | |
| 400MHz,800MHz,900MHz,そして1.2GHz1.5GHz2.4GHz5.2GHz5.8GHz (オプション) | ||
| コントランス | オプション オムニダイレクトまたはダイレクト構成 | |
| カウンター距離 | 方向: 3-5km (カウンター範囲はモデルによって異なります) | |
| 全方向: 1.5-2km (カウンター範囲はモデルによって異なります) | ||
| システム統合 | サイズ | 検出装置:450mm*400mm |
| カウンター装置:50mm*500mm*300mm | ||
| 体重 | ≤45kg | |
| 電力消費量 | 検知がオン:55W | |
| 干渉 オン:960W | ||
| 侵入防止 | IP67 | |
