LT-FSP360 四面相列レーダー + LT-RFS50 UAV検出・方向探知装置 (オプション)
製品紹介:
当社製の四面相列レーダーは,AESA (ActivePhased Array) システムを採用している.動作周波数帯はX帯で,周波数帯は9.0GHzから10.0GHzである.複数の構造的変形は,異なる作業規則に従って設計することができます.複数の配列タイプを構成することで,より高いデータ速度は達成できます.

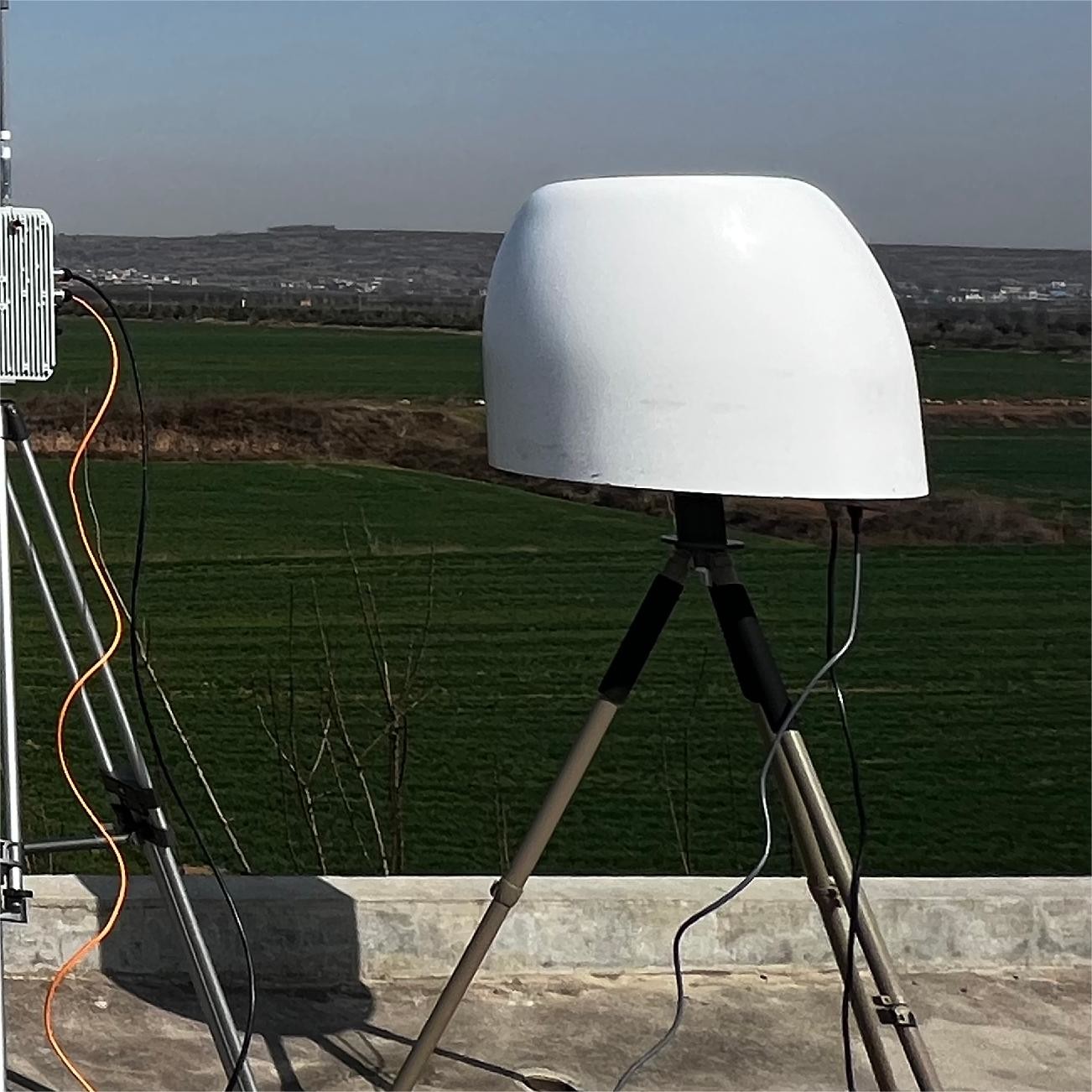

現在,多くのUAV干渉事件が頻繁に発生しており,重要な分野でのUAV制御の問題が特に顕著です.このLT-RFS50は,高性能無線偵察装置を使用して,UAVのリモコン制御信号と画像伝送信号をロックします.検出,追跡,位置付け,軌道表示などを行うため,あらゆる天候に対応できます自動検索と検知を行うためのUAVの違法侵入に盲目ゾーンと長距離はありませんキーエリアのセキュリティニーズを満たす. キーエリアのセキュリティニーズを満たすことができます.
製品の特徴:
1情報取得能力:複数の標的を同時に追跡し,標的の速度,軌跡,位置をリアルタイムで検出する.
2強力なアンチ・クラスター能力:様々なアンチ・クラスターアルゴリズムの統合.
3, 空域カバー能力:アクティブフェーズ配列アンテナは空域全体のカバーを実現します.
4環境への適応性: デバイスはサイズが小さく,重量が軽く,固体状態で,安定性と信頼性が高い.
5システムでは 近くや遠くの 効果的な距離でUAVを検出します
6, UAVと操作者の追跡能力により,さまざまなアプリケーション環境に対応します.
7独立とネットワーク (交差点位置付け) の操作モードの両方をサポートし,優れたスケーラビリティを提供します.
8UAVのブラック・ホワイトリスト認識をサポートします.
9, 干渉対策機器やシステムプラットフォームとの接続を容易にする拡張インターフェースを提供すること.
| パラメータ名 | パラメータ値 |
| レーダーシステム | 2次元アクティブフェーズ配列,四面配列構造 |
| 動作周波数帯 | Xバンド |
| スキャン範囲 | アジムス:360° |
| 傾き:-10°-20° | |
| 射程:0.24km-26km | |
| 電気スキャンアジムス:±50° | |
| 電気スキャンピッチ: ± 15° | |
| 検知範囲 (Pd=0)8Pfa=10-6) | 検知範囲から車両まで≥25km |
| 人への検出距離≥11.5km | |
| UAVの検出範囲≥6km | |
| 盲目範囲 | 240m |
| 決議 | 範囲の解像度:10m |
| アジムスの解像度:5° (正常) | |
| ピッチ解像度:8° (正常) | |
| 精度 | 射程精度:5m |
| アジムスの精度:0.4° | |
| ピッチ精度:0.6° | |
| 速度精度:1m | |
| 目標射線速度 | 0.8m/s-20m/s |
| ターゲット追跡能力 | 処理された点数≥150回数 |
| 送電力 | 224w |
| 設備の大きさ | ≤680mm*400mm*205.6mm |
| 体重 | ≤28kg (単面配列) |
| わかったパラメータ名 | パラメータ値 |
| 検出周波数範囲 | 200MHzから6000MHz |
| 焦点帯は04,0.9,1.4,2.4,5.2,5.8GHz | |
| 検出方法 | 消極的な無線自動検出,消極的な信号受信 |
| 検出距離 | 5-10km ((範囲はモデルによって異なります,UAVの送信電力は>0.1W) |
| 検出範囲 | オムニディレクション検出 |
| ターゲット検出数 | 60機以上のUAVを同時に検出する |
| 精度 | 方向探知精度≤3° |
| 複数のステーションの位置定位精度≤5% | |
| 検出成功率 | ≥98% |
| 検出応答時間 | ≤3s |
| サイズ | 450mm*400mm |
| 体重 | ≤10kg |
| 侵入防止 | IP67 |
| 使用 | 独立およびネットワーク (交差点位置定位) 動作モードをサポートする |
