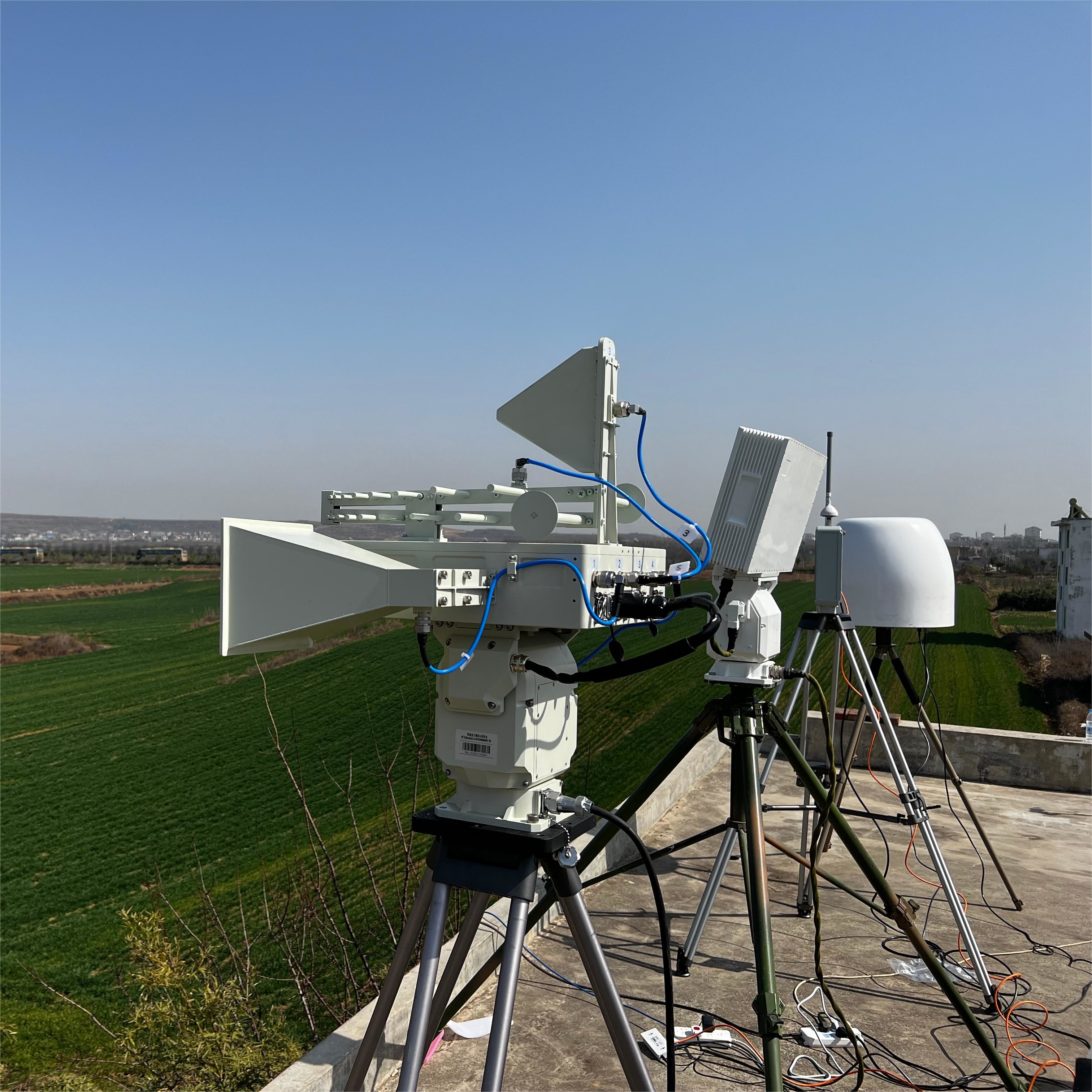

LT-AD01 2Dフェーズ配列レーダー + LT-RFS50 UAV検出・方向探知装置 (オプション)
製品紹介:
我々の社製の防空レーダーには 3つの座標を持つ 固体状態のコアレントで 活発な2次元相スキャンシステムがあります装置全体がモジュール式装置の信頼性を保証するために,全固体設計.この装置は高速標的検出追跡および位置付けに使用されます.硬さと強度指標を満たすだけでなく設計では,多くの電子機器の配置,設置,配線,冷却などの要件も考慮されます.
現在,多くのUAV干渉事件が頻繁に発生しており,重要な分野でのUAV制御の問題が特に顕著です.このLT-RFS50は,高性能無線偵察装置を使用して,UAVのリモコン制御信号と画像伝送信号をロックします.検出,追跡,位置付け,軌道表示などを行うため,あらゆる天候に対応できます自動検索と検知を行うためのUAVの違法侵入に盲目ゾーンと長距離はありませんキーエリアのセキュリティニーズを満たす. キーエリアのセキュリティニーズを満たすことができます.
製品の特徴:
1複数の標的を同時に追跡し 目標の速度や軌跡や位置をリアルタイムで検出します
2強力なアンチ・クラスターアルゴリズムの統合
3完全空域カバーを実現する 活発な段階配列アンテナ
4装置はサイズが小さく重量も軽く 固体状態で 安定性と信頼性が高い
5システムでは 近くや遠くの 効果的な距離でUAVを検出します
6, UAVと操作者の追跡能力により,さまざまなアプリケーション環境に対応します.
7独立とネットワーク (交差点位置付け) の操作モードの両方をサポートし,優れたスケーラビリティを提供します.
8UAVのブラック・ホワイトリスト認識をサポートします.
9, 干渉対策機器やシステムプラットフォームとの接続を容易にする拡張インターフェースを提供すること.
| パラメータ名 | パラメータ値 |
| レーダーシステム | 2Dアクティブフェーズ配列 |
| 動作周波数帯 | Xバンド |
| スキャン範囲 | アジムス (電気スキャン):±15.5° |
| 傾き (電気スキャニング):±30° | |
| アジムス (機械スキャン):0°-360° | |
| 傾き (機械スキャン):0°-90° | |
| アンテナ速度 | ≤10rpm |
| 検知範囲 (Pd=0)8,Pfa=10-6) | ≥8km (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| 盲目範囲 | 240m |
| 決議 | 範囲の解像度:15m |
| アジムスの解像度≥5° | |
| ピッチ解像度≥9° | |
| 精度 | 範囲精度≥20m |
| アジムス精度≥0.8° | |
| 傾き精度≥0.8° | |
| 目標射線速度 | 0.8m/s-100m/s |
| ターゲット追跡能力 | ≥200 パート |
| 送電力 | 256W |
| フロントエンド機器のサイズ | ≤686mm*411mm*145mm |
| 体重 | ≤55kg |
| わかったパラメータ名 | パラメータ値 |
| 検出周波数範囲 | 200MHzから6000MHz |
| 焦点帯は04,0.9,1.4,2.4,5.2,5.8GHz | |
| 検出方法 | 消極的な無線自動検出,消極的な信号受信 |
| 検出距離 | 5-10km ((範囲はモデルによって異なります,UAVの送信電力は>0.1W) |
| 検出範囲 | オムニディレクション検出 |
| ターゲット検出数 | 60機以上のUAVを同時に検出する |
| 精度 | 方向探知精度≤3° |
| 複数のステーションの位置定位精度≤5% | |
| 検出成功率 | ≥98% |
| 検出応答時間 | ≤3s |
| サイズ | 450mm*400mm |
| 体重 | ≤10kg |
| 侵入防止 | IP67 |
| 使用 | 独立およびネットワーク (交差点位置定位) 動作モードをサポートする |
