LT-FSP360 四面相列+ LT-B3 TARGET INTELLIGENT LINKAGE TRACKING MULTI SPECTRAL OPTOELECTRONICS (選択可能) インターフェースは,インターネット上で利用できる
製品紹介:

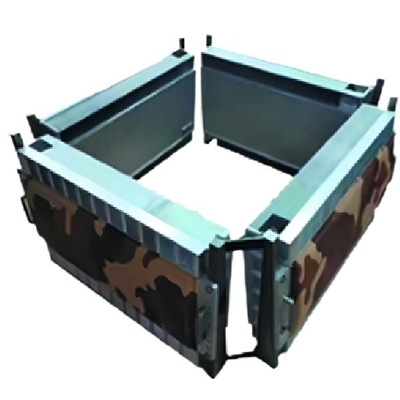

当社製の四面相配列レーダーは,AESA (アクティブ相配列) システムを採用している.動作周波数帯はX帯で,周波数帯は9.0GHzから10.0GHzである.複数の構造変形が異なる作業要件に従って設計できます複数の配列タイプを形成することで,より高いデータ速度は達成できる.

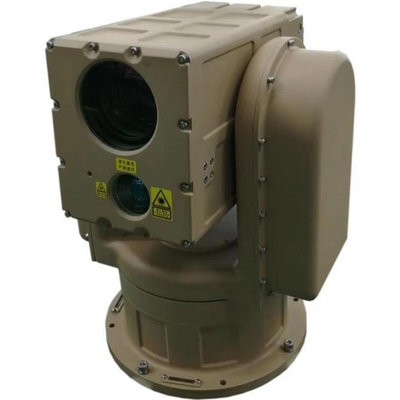

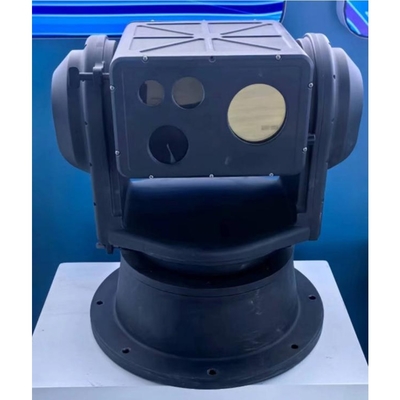

LT-B3は,低空飛行目標 (UAV,化学気球,バイオニック鳥) を無制限の位置で狙うための柔軟性と操縦能力を持っています. 360°フルフィールドリアルタイムスキャン,ロック追跡無冷却赤外線熱画像カメラ,可視光カメラ,レーザー距離測定器,インテリジェントアルゴリズムモジュール昼も夜も 無人による連続監視作業が可能です同時に,赤外線熱イメージングナイトビジョン技術を採用し,隠蔽能力が良く,霧を貫通する能力が強く,光源によって制限されません.接続されたレーダーシステムなどの機内端末機器にシームレスに適応できます周波数障害システム.
製品の特徴:
1情報取得能力:複数の標的を同時に追跡し,標的の速度,軌跡,位置をリアルタイムで検出する.
2強力なアンチ・クラスター能力:様々なアンチ・クラスターアルゴリズムの統合.
3, 空域カバー能力:アクティブフェーズ配列アンテナは空域全体のカバーを実現します.
4環境への適応性: デバイスはサイズが小さく,重量が軽く,固体状態で,安定性と信頼性が高い.
5マルチポジションインテリジェント認識自動フォーカス技術により,様々なフォーカス方法やトリガー方法により高速なフォーカスを実現できます.
6フロントエンドのデバイス制御ソフトウェアは,ネットワークを通じてオンラインでアップグレードでき,将来のメンテナンスが容易になります.
73D 位置位置付け機能で,ボックスを選択するときにズームインし,クリックして中心にすることができます.
8ターンテーブル再電 自動テストPTZは,ユーザー設定のゼロ位置または停電位置に戻すことができます. リモート再起動機能をサポートします.
9, 汎用変速回転台は,全方位盲角モニタリングと高精度位置付けを実現します.
10美しい 軽量 頑丈 高温耐性 腐食耐性 防水性 酸雨性
11, 移動ロックを装備し,高速移動中に車両をロックすることができます. 同時に,安定した衝撃吸収型フレンズ固定ベースを装備することができます.振動を効率的に減らし,機器の安定性を保護する.
12, 知的自動リンクモジュール,自動追跡モジュール,自動検出モジュールで装備され,空中での標的情報へのフィードバックを提供することができます.
| パラメータ名 | パラメータ値 |
| レーダーシステム | 2次元アクティブフェーズ配列,四面配列構造 |
| 動作周波数帯 | Xバンド |
| スキャン範囲 | アジムス:360° |
| 傾き:-10°-20° | |
| 射程:0.24km-26km | |
| 電気スキャンアジムス:±50° | |
| 電気スキャンピッチ: ± 15° | |
| 検知範囲 (Pd=0)8Pfa=10-6) | 検知範囲から車両まで≥25km |
| 人への検出距離≥11.5km | |
| UAVの検出範囲≥6km | |
| 盲目範囲 | 240m |
| 決議 | 範囲の解像度:10m |
| アジムスの解像度:5° (正常) | |
| ピッチ解像度:8° (正常) | |
| 精度 | 射程精度:5m |
| アジムスの精度:0.4° | |
| ピッチ精度:0.6° | |
| 速度精度:1m | |
| 目標射線速度 | 0.8m/s-20m/s |
| ターゲット追跡能力 | 処理された点数≥150回数 |
| 送電力 | 224w |
| 設備の大きさ | ≤680mm*400mm*205.6mm |
| 体重 | ≤28kg (単面配列) |
| パラメータ名 | パラメータ値 |
| 可視光解像度 | 2MP / 4MP / 8MP オプション |
| 可視レンズの焦点距離 | 500mm |
| 赤外線解像度 | 384X256/640X512 /1280X1024 オプション |
| 赤外線レンズの焦点距離 | 30~180mm 6x オプティカルズーム |
| レーザー距離測定 | 波長1570nm |
| パワー:3km ((0.3m UAV) | |
| 動作周波数:1Hz | |
| 光学画像安定化 | 選択可能な高精度光ファイバージロスコープで 安定した画像を維持し 車両が動いている間も動作する |
| ターンテーブルの位置位置精度 | ±001 |
| ターンテーブル追跡精度 | 1mrad |
| ターンテーブルの角度範囲 | 横軸 0-360° 無限位置 連続回転 |
| 傾き±90 | |
| ターンテーブルの動き速度 | 横幅最大100°/S |
| 傾き最大80°/S | |
| 機械 全体 は 環境 に 適応 する | -40°C~+60°C 振動の影響,バッテリー互換性,塩噴霧模具,機内IP67/機体全体IP66などの基準を満たす |
| 総電力消費量 | 300W |
| 電源 | DC48V,AC220 ± 20% V 幅の入り口の防水安定電源を装備 |
| 外部インターフェース | 1 × 10Base-T/100Base TX,RJ45インターフェース,電源インターフェイス,制御シリアルポートなど |
| 体重 | 45kg |
| サイズ | 420mm × 280mm × 385mm (異なる構成は実際の条件によって異なります) |
