LT-AD01 2Dフェーズ配列レーダー + LT-D6 TARGET インテリジェント・リンクージ・トラッキング MULTI SPECTRAL OPTOELECTRONICS (オプション)
製品紹介:

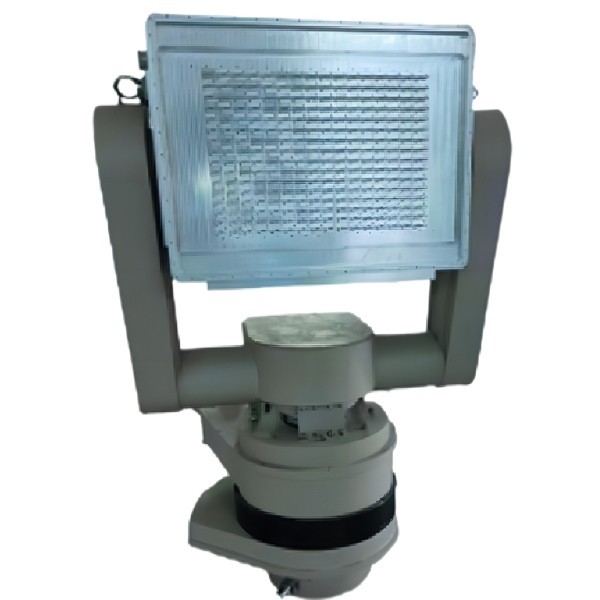

我々の社製の防空レーダーには 3つの座標の固体状態で 完全一貫性があり 活発な二次元相スキャンシステムがあります装置全体がモジュール式装置の信頼性を保証する固体状態設計です. 装置は高速標的検出,追跡,定位に使用されます.硬さと強度指標を満たすだけでなく設計では,多くの電子機器の配置,設置,配線,冷却,その他の要件も考慮されます.

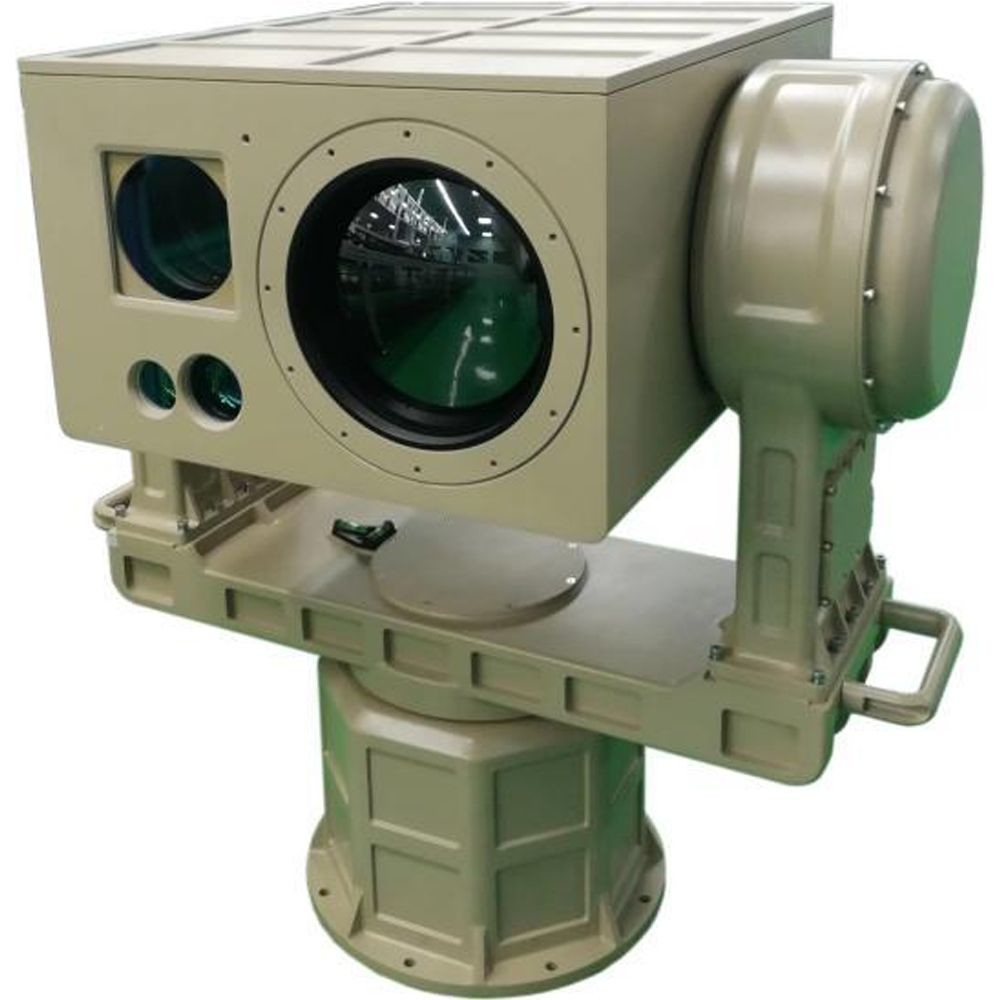

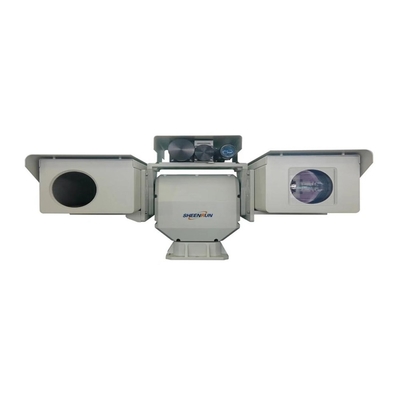

LT-D6は,低空飛行目標 (UAV,化学気球,バイオニック鳥) や海面の無人船を標的にする柔軟性と操縦能力を備えています.無制限位置の標的を移動する船360°フルフィールドリアルタイムスキャニング,ロック追跡,検出,警告レーザー距離測定器とインテリジェントアルゴリズムモジュール昼夜連続モニタリング作業を実現できる.同時に,それは良い隠しを持つ赤外線熱画像夜視技術を採用,霧に浸透する強い能力接続されたレーダーシステム,無線検出システム,フル周波数妨害システムなどの機内端末機器にシームレスに適応できます.
製品の特徴:
1複数の標的を同時に追跡し 目標の速度や軌跡や位置をリアルタイムで検出します
2強力なアンチ・クラスターアルゴリズムの統合
3完全空域カバーを実現するアクティブフェーズ配列アンテナ
4装置はサイズが小さく重量も軽く 固体状態で 安定性と信頼性が高い
5高解像度高拡大可視光画像システムで 観測距離が長い
6レーザー・オプティカル・アキス リモート・電気精調メカニズムは,機械を分解せずにレーザー・アライナメントの調整を完了することができます.
7消熱熱画像は 隠れやすいので 検出が容易ではありません
8絶え間ないズーム熱画像技術を採用し,画像は明確で検出距離は長い.大視野の標的探査と目標詳細の遠隔観測に適しています.
9高精度ターンテーブル,高風抵抗レベル,高い位置位置正確性,高速応答速度,スムーズな操作,全方位盲角モニタリングを達成します.
10機械の内部にある電子機器が一日中 年間を通して 正常に動作することを保証します
11, 機械全体が,美しく軽量で頑丈な, 専門的に設計された殻で強化されています. それは強い風,高低温,腐食,防水酸性雨も
12, 移動ロックを装備し,高速移動中に車両をロックすることができます. 同時に,安定した衝撃吸収型フレンズ固定ベースを装備することができます.振動を効率的に減らし,機器の安定性を保護する.
13, 知的自動リンクモジュール,自動追跡モジュール,自動検出モジュールで装備され,空中での標的情報へのフィードバックを提供することができます.
| パラメータ名 | パラメータ値 |
| レーダーシステム | 2Dアクティブフェーズ配列 |
| 動作周波数帯 | Xバンド |
| スキャン範囲 | アジムス (電気スキャン):±15.5° |
| 傾き (電気スキャニング):±30° | |
| アジムス (機械スキャン):0°-360° | |
| 傾き (機械スキャン):0°-90° | |
| アンテナ速度 | ≤10rpm |
| 検知範囲 (Pd=0)8,Pfa=10-6) | ≥8km (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| 盲目範囲 | 240m |
| 決議 | 範囲の解像度:15m |
| アジムスの解像度≥5° | |
| ピッチ解像度≥9° | |
| 精度 | 範囲精度≥20m |
| アジムス精度≥0.8° | |
| 傾き精度≥0.8° | |
| 目標射線速度 | 0.8m/s-100m/s |
| ターゲット追跡能力 | ≥200 パート |
| 送電力 | 256W |
| フロントエンド機器のサイズ | ≤686mm*411mm*145mm |
| 体重 | ≤55kg |
| パラメータ名 | パラメータ値 |
| 可視光解像度 | 2MP / 4MP / 8MP オプション |
| 可視レンズの焦点距離 | 800mmまたは900mm |
| 冷蔵庫 赤外線解像度 | 640×512 |
| 冷蔵庫 赤外線レンズ 焦点長 | 30~630mm 20倍光学ズームまたは35~750mm 20倍光学ズーム |
| レーザー距離測定 | 波長1570nm |
| パワーは5km (約0.3m) | |
| 動作周波数:1Hz | |
| 光学画像安定化 | 選択可能な高精度光ファイバージロスコープで 安定した画像を維持し 車両が動いている間も動作する |
| ターンテーブルの位置位置精度 | ±001 |
| ターンテーブル追跡精度 | 1mrad |
| ターンテーブルの角度範囲 | 横軸 0-360° 無限位置 連続回転 |
| 傾き±90 | |
| ターンテーブルの動き速度 | 横幅最大120°/S |
| 傾き 最大100°/S | |
| 機械 全体 は 環境 に 適応 する | -40°C~+60°C 振動の影響,バッテリー互換性,塩噴霧模具,機内IP67/機体全体IP66などの基準を満たす |
| 総電力消費量 | 500W |
| 電源 | DC48V,AC220 ± 20% V 幅の入り口の防水安定電源を装備 |
| 外部インターフェース | 1 × 10Base-T/100Base TX,RJ45インターフェース,電源インターフェース,制御シリアルポートなど |
| 体重 | 85kg |
| サイズ | 620mm × 420mm × 710mm または 600mm × 600mm × 945mm |
