LT-FSP360 四面相列+ LT-D6 TARGET インテリジェント・リンク・トラッキング MULTI SPECTRAL OPTOELECTRONICS (オプション)
製品紹介:

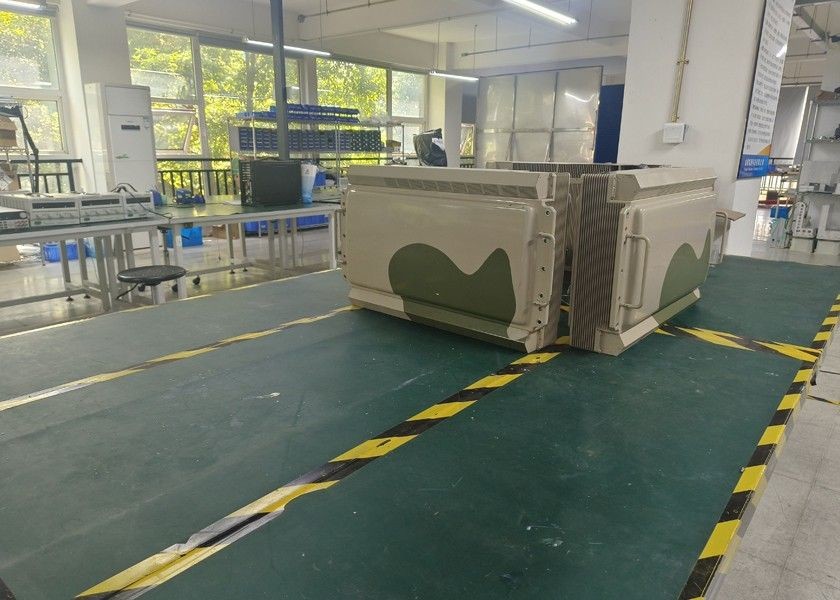

当社製の四面相配列レーダーは,AESA (アクティブ相配列) システムを採用している.動作周波数帯はX帯で,周波数帯は9.0GHzから10.0GHzである.複数の構造変形が異なる作業要件に従って設計できます複数の配列タイプを形成することで,より高いデータ速度は達成できる.

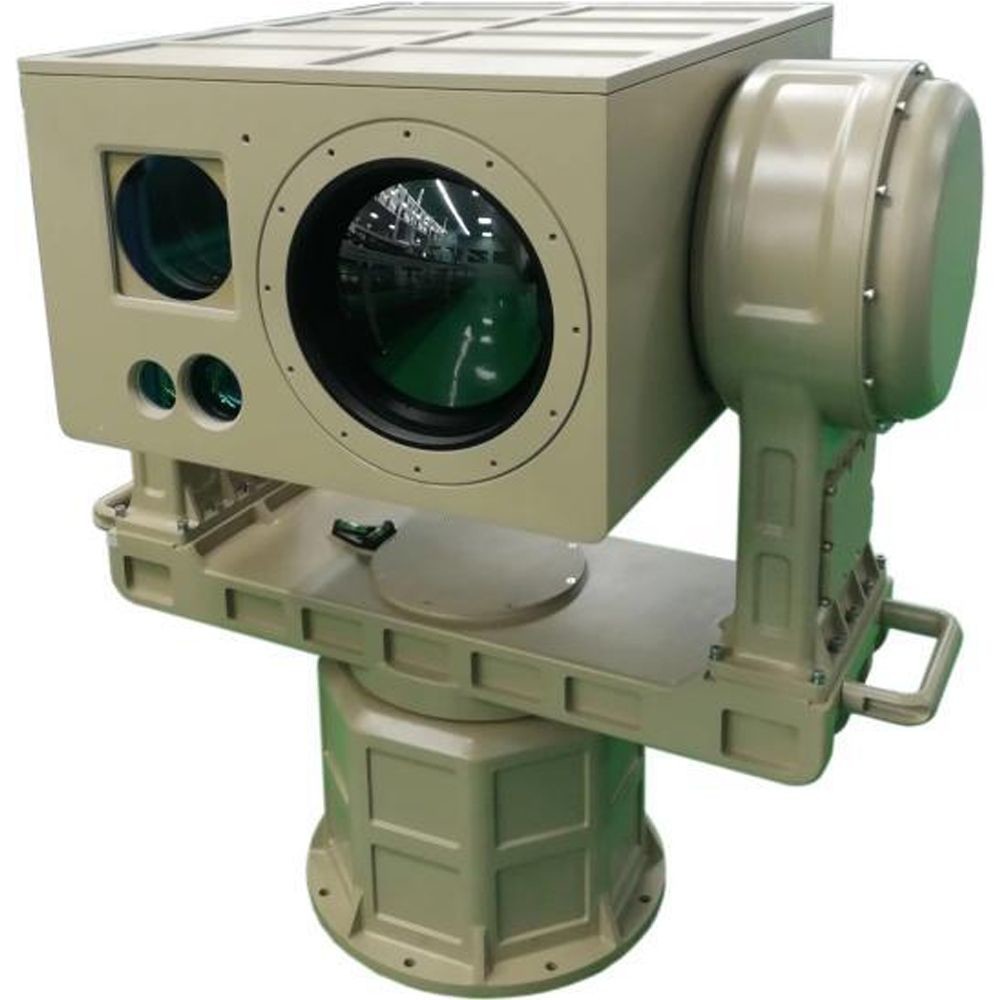

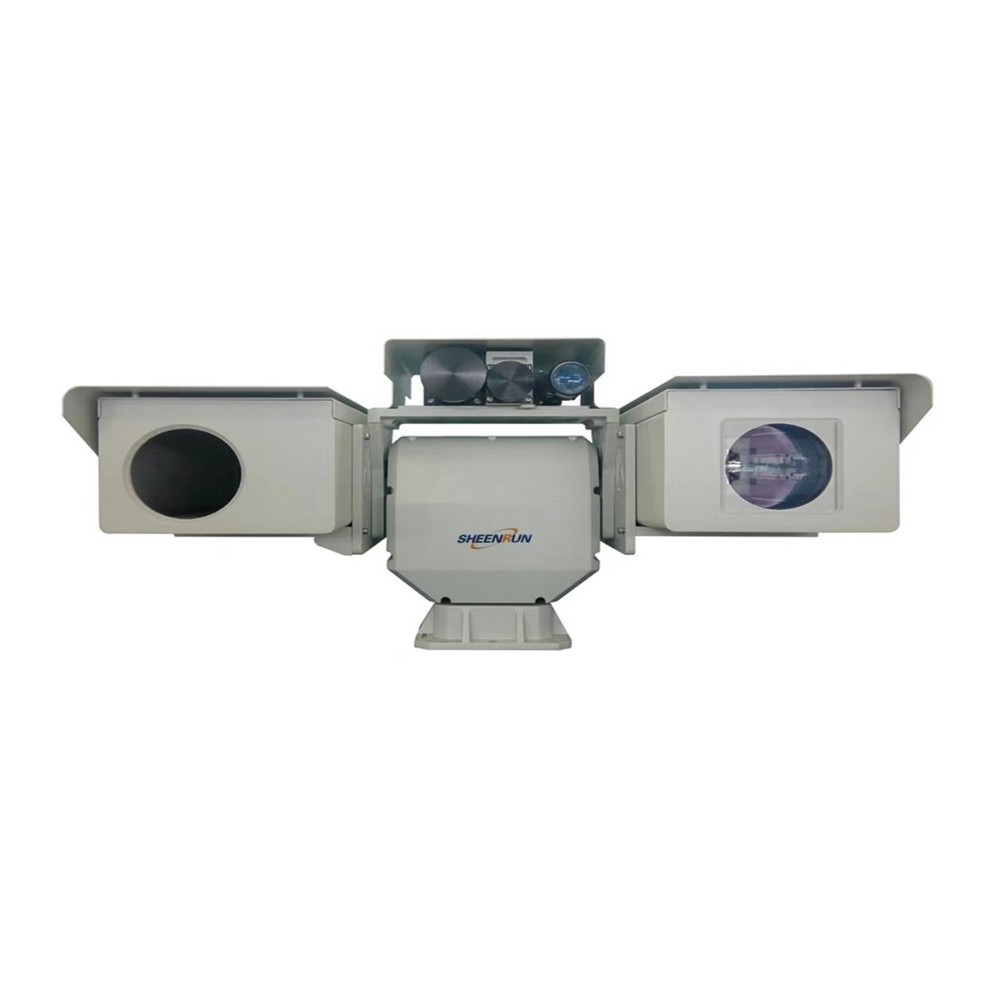

LT-D6は,低空飛行目標 (UAV,化学気球,バイオニック鳥) や海面の無人船を標的にする柔軟性と操縦能力を備えています.無制限位置の標的を移動する船360°フルフィールドリアルタイムスキャニング,ロック追跡,検出,警告レーザー距離測定器とインテリジェントアルゴリズムモジュール昼夜連続モニタリング作業を実現できる.同時に,それは良い隠しを持つ赤外線熱画像夜視技術を採用,霧に浸透する強い能力接続されたレーダーシステム,無線検出システム,フル周波数妨害システムなどの機内端末機器にシームレスに適応できます.
製品の特徴:
1情報取得能力:複数の標的を同時に追跡し,標的の速度,軌跡,位置をリアルタイムで検出する.
2強力なアンチ・クラスター能力:様々なアンチ・クラスターアルゴリズムの統合.
3, 空域カバー能力:アクティブフェーズ配列アンテナは空域全体のカバーを実現します.
4環境への適応性: デバイスはサイズが小さく,重量が軽く,固体状態で,安定性と信頼性が高い.
5高解像度高拡大可視光画像システムで 観測距離が長い
6レーザー・オプティカル・アキス リモート・電気精調メカニズムは,機械を分解せずにレーザー・アライナメントの調整を完了することができます.
7消熱熱画像は 隠れやすいので 検出が容易ではありません
8絶え間ないズーム熱画像技術を採用し,画像は明確で検出距離は長い.大視野の標的探査と目標詳細の遠隔観測に適しています.
9高精度ターンテーブル,高風抵抗レベル,高い位置位置正確性,高速応答速度,スムーズな操作,全方位盲角モニタリングを達成します.
10機械の内部にある電子機器が一日中 年間を通して 正常に動作することを保証します
11, 機械全体が,美しく軽量で頑丈な, 専門的に設計された殻で強化されています. それは強い風,高低温,腐食,防水酸性雨も
12, 移動ロックを装備し,高速移動中に車両をロックすることができます. 同時に,安定した衝撃吸収型フレンズ固定ベースを装備することができます.振動を効率的に減らし,機器の安定性を保護する.
13, 知的自動リンクモジュール,自動追跡モジュール,自動検出モジュールで装備され,空中での標的情報へのフィードバックを提供することができます.
| パラメータ名 | パラメータ値 |
| レーダーシステム | 2次元アクティブフェーズ配列,四面配列構造 |
| 動作周波数帯 | Xバンド |
| スキャン範囲 | アジムス:360° |
| 傾き:-10°-20° | |
| 射程:0.24km-26km | |
| 電気スキャンアジムス:±50° | |
| 電気スキャンピッチ: ± 15° | |
| 検知範囲 (Pd=0)8Pfa=10-6) | 検知範囲から車両まで≥25km |
| 人への検出距離≥11.5km | |
| UAVの検出範囲≥6km | |
| 盲目範囲 | 240m |
| 決議 | 範囲の解像度:10m |
| アジムスの解像度:5° (正常) | |
| ピッチ解像度:8° (正常) | |
| 精度 | 射程精度:5m |
| アジムスの精度:0.4° | |
| ピッチ精度:0.6° | |
| 速度精度:1m | |
| 目標射線速度 | 0.8m/s-20m/s |
| ターゲット追跡能力 | 処理された点数≥150回数 |
| 送電力 | 224w |
| 設備の大きさ | ≤680mm*400mm*205.6mm |
| 体重 | ≤28kg (単面配列) |
| パラメータ名 | パラメータ値 |
| 可視光解像度 | 2MP / 4MP / 8MP オプション |
| 可視レンズの焦点距離 | 800mmまたは900mm |
| 冷蔵庫 赤外線解像度 | 640×512 |
| 冷蔵庫 赤外線レンズ 焦点長 | 30~630mm 20倍光学ズームまたは35~750mm 20倍光学ズーム |
| レーザー距離測定 | 波長1570nm |
| パワーは5km (約0.3m) | |
| 動作周波数:1Hz | |
| 光学画像安定化 | 選択可能な高精度光ファイバージロスコープで 安定した画像を維持し 車両が動いている間も動作する |
| ターンテーブルの位置位置精度 | ±001 |
| ターンテーブル追跡精度 | 1mrad |
| ターンテーブルの角度範囲 | 横軸 0-360° 無限位置 連続回転 |
| 傾き±90 | |
| ターンテーブルの動き速度 | 横幅最大120°/S |
| 傾き 最大100°/S | |
| 機械 全体 は 環境 に 適応 する | -40°C~+60°C 振動の影響,バッテリー互換性,塩噴霧模具,機内IP67/機体全体IP66などの基準を満たす |
| 総電力消費量 | 500W |
| 電源 | DC48V,AC220 ± 20% V 幅の入り口の防水安定電源を装備 |
| 外部インターフェース | 1 × 10Base-T/100Base TX,RJ45インターフェース,電源インターフェイス,制御シリアルポートなど |
| 体重 | 85kg |
| サイズ | 620mm × 420mm × 710mm または 600mm × 600mm × 945mm |
