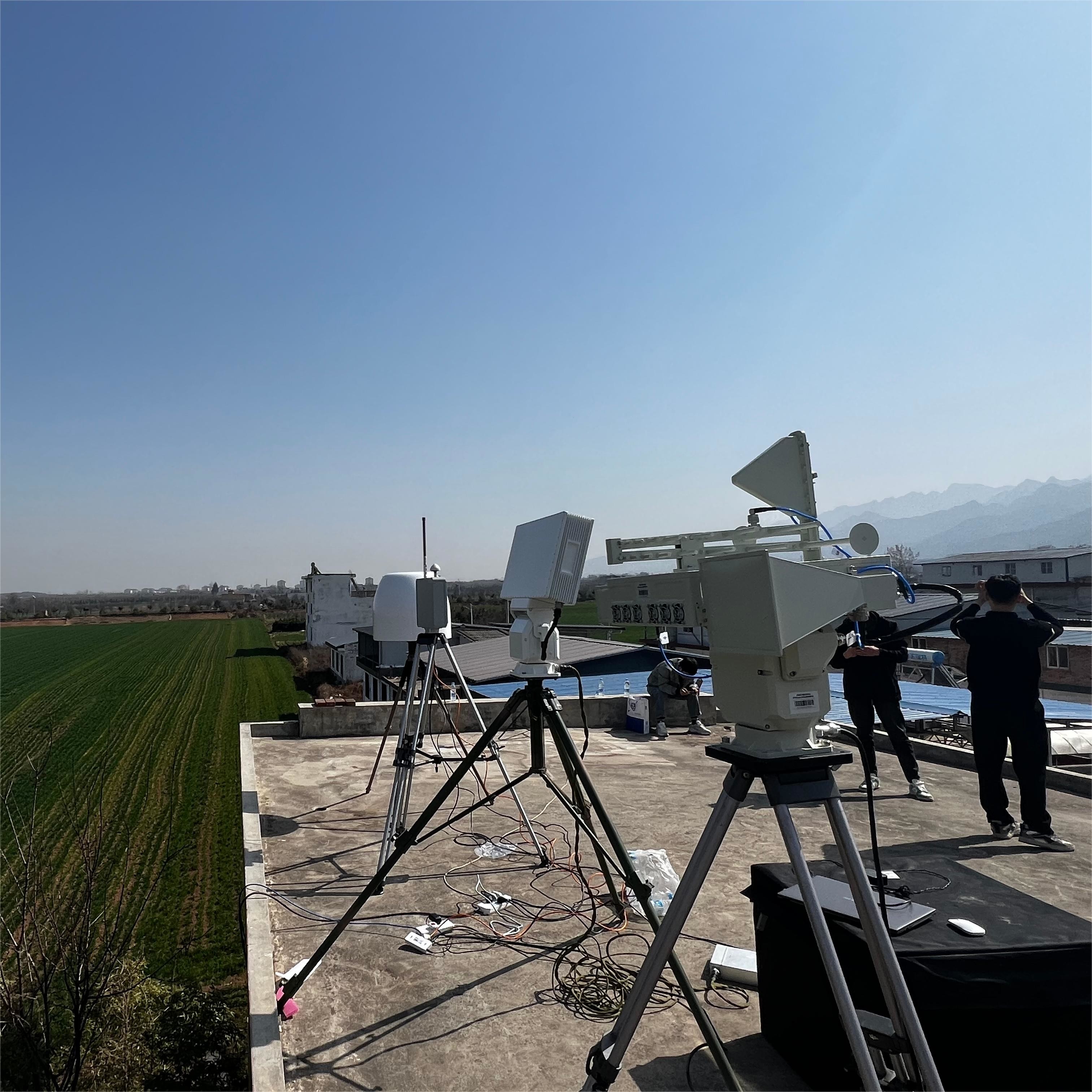

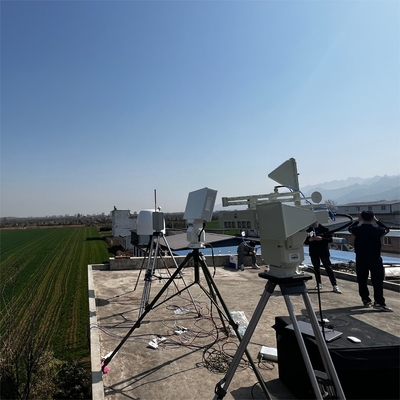

LT-FSP360 四面相列レーダー+ LT-RFS30+ UAV検出・位置付け装置 (オプション)
製品紹介:
当社が製造する四面相列レーダーはAESA (ActivePhased Array) システムを採用している. 動作周波数帯はX帯で,周波数帯は9.0GHzから10.0GHzである.複数の構造的変形は,異なる作業規則に従って設計することができます.複数の配列タイプを構成することで,より高いデータ速度は達成できます.
UAV識別・定位装置は,主にあらゆる種類のUAV遠隔制御および画像伝送の無線信号を検出・識別し,方向と位置を測定するために使用される.UAVの軌跡を追跡し,標識をつけます保護区内のUAV状況を監視し,同時に偵察と早期警告,正確な識別を可能にしますブラック・ホワイト・リスト精密制御技術プログラムで 友人と敵の識別 早期警告とアラーム
製品の特徴:
1情報取得能力:複数の標的を同時に追跡し,標的の速度,軌跡,位置をリアルタイムで検出する.
2強力なアンチ・クラスター能力:様々なアンチ・クラスターアルゴリズムの統合.
3, 空域カバー能力:アクティブフェーズ配列アンテナは空域全体のカバーを実現します.
4環境への適応性: デバイスはサイズが小さく,重量が軽く,固体状態で,安定性と信頼性が高い.
5監視距離は5000メートルで 遠隔距離は5000メートルです
6方向探知精度≤3°
7, UAVと操作者の追跡能力により,さまざまなアプリケーション環境に対応します.
8独立とネットワーク (交差点位置付け) の操作モードの両方をサポートし,優れたスケーラビリティを提供します.
9精密な攻撃のために友人と敵を区別する ブラック・ホワイトリストのドローンの認識をサポートします
| パラメータ名 | パラメータ値 |
| レーダーシステム | 2次元アクティブフェーズ配列,四面配列構造 |
| 動作周波数帯 | Xバンド |
| スキャン範囲 | アジムス:360° |
| 傾き:-10°-20° | |
| 射程:0.24km-26km | |
| 電気スキャンアジムス:±50° | |
| 電気スキャンピッチ: ± 15° | |
| 検知範囲 (Pd=0)8Pfa=10-6) | 検知範囲から車両まで≥25km |
| 人への検出距離≥11.5km | |
| UAVの検出範囲≥6km | |
| 盲目範囲 | 240m |
| 決議 | 範囲の解像度:10m |
| アジムスの解像度:5° (正常) | |
| ピッチ解像度:8° (正常) | |
| 精度 | 射程精度:5m |
| アジムスの精度:0.4° | |
| ピッチ精度:0.6° | |
| 速度精度:1m | |
| 目標射線速度 | 0.8m/s-20m/s |
| ターゲット追跡能力 | 処理された点数≥150回数 |
| 送電力 | 224w |
| 設備の大きさ | ≤680mm*400mm*205.6mm |
| 体重 | ≤28kg (単面配列) |
| パラメータ名 | パラメータ値 |
| 検出周波数範囲 | 30MHzから6000MHz |
| 焦点帯は04,0.9,1.4,2.4,5.2,5.8GHz | |
| 検出方法 | 消極的な無線自動検出,消極的な信号受信 |
| 検出距離 | 3km ((範囲はモデルによって異なります,UAVの送信電力は>0.1W) |
| 検出範囲 | オムニディレクション検出 |
| ターゲット検出数 | 20機以上のUAVを同時に検出 |
| 6機以上のUAVを同時に配置する | |
| 精度 | 方向探知精度≤1.5° |
| 定位精度≤10m | |
| 検出成功率 | ≥98% |
| 検出応答時間 | ≤3s |
| サイズ | 215mm*280mm |
| 体重 | ≤3kg |
| 侵入防止 | IP67 |
| 使用 | 4つ以上のデバイスがネットワークに接続されている場合 |
