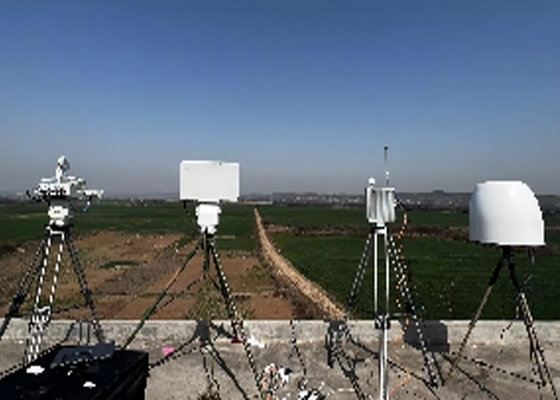

LT-AD01 2Dフェーズ配列レーダー+LT-UJ830D 方向型UAV妨害装置(選択可能)
製品紹介:
我々の社製の防空レーダーには 3つの座標を持つ 全固体状態の 完全一貫性のある 2次元段階スキャンシステムがあり 動作周波数帯はX帯です装置全体がモジュール式装置の信頼性を保証するために,全固体設計.この装置は高速標的検出追跡および位置付けに使用されます.硬さと強度指標を満たすだけでなく設計では,多くの電子機器の配置,設置,配線,冷却などの要件も考慮されます.
ドローン・ジャマーには主に2次元ターンテーブル,アンテナシステム,サーボ制御システム,ポータブル電源,三脚,上部コンピュータソフトウェアなどが含まれます.通信周波数帯は UAV通信の周波数帯を ほぼカバーしています同時期に,このジャマーには高精度なサーボトランスミッションと制御システムが採用されています.UAV監視レーダーネットワークに接続されたときに自動的に追跡し妨害することができます.
製品の特徴:
1複数の標的を同時に追跡し 目標の速度や軌跡や位置をリアルタイムで検出します
2強力なアンチ・クラスターアルゴリズムの統合
3完全空域カバーを実現するアクティブフェーズ配列アンテナ
4装置はサイズが小さく重量も軽く 固体状態で 安定性と信頼性が高い
5, ターンテーブルの外殻は高強度アルミ合金で作られており,それは頑丈で美しい.
6,ピッチトランスミッションセクションは,電源故障の場合自動ロックするワームギアトランスミッションを使用します.
7, 内部産業グレード (軍事グレードオプション) 組み込みインテリジェント制御システムは,ターンテーブルの安定した制御を実現することができます.
| パラメータ名 | パラメータ値 |
| レーダーシステム | 2Dアクティブフェーズ配列 |
| 動作周波数帯 | Xバンド |
| スキャン範囲 | アジムス (電気スキャン):±15.5° |
| 傾き (電気スキャニング):±30° | |
| アジムス (機械スキャン):0°-360° | |
| 傾き (機械スキャン):0°-90° | |
| アンテナ速度 | ≤10rpm |
| 検知範囲 (Pd=0)8,Pfa=10-6) | ≥8km (RCS=0.01m2) |
| ≥15.5km ((RCS=0.1m2) | |
| ≥25km ((RCS=1m2) | |
| 盲目範囲 | 240m |
| 決議 | 範囲の解像度:15m |
| アジムスの解像度≥5° | |
| ピッチ解像度≥9° | |
| 精度 | 範囲精度≥20m |
| アジムス精度≥0.8° | |
| 傾き精度≥0.8° | |
| 目標射線速度 | 0.8m/s-100m/s |
| ターゲット追跡能力 | ≥200 パート |
| 送電力 | 256W |
| フロントエンド機器のサイズ | ≤686mm*411mm*145mm |
| 体重 | ≤55kg |
| パラメータ名 | パラメータ値 |
| カウンターモード | ラジオ干渉抑制 |
| 逆標的 | UAV画像伝送 フライト制御リンク ナビゲーション信号 |
| 逆周波数帯 | 20~6000MHz |
| 400MHz,800MHz,900MHz,そして1.2GHz1.5GHz2.4GHz5.2GHz5.8GHz (オプション) | |
| カウンタータイプ | PTZ の方向アンテナ |
| コントランス | 縦360°,傾き ± 60° |
| カウンター距離 | 3〜5km (カウンター範囲はモデルによって異なります) |
| カウンター 対応 時間 | 3s |
| サイズ | 50mm*450mm*750mm |
| 体重 | ≤60kg |
| 電力消費量 | 干渉 オン:970W |
| 侵入防止 | IP67 |
